Industrijska oprema za pakiranje od kartona do palete

Industrijska oprema za pakiranje u ovoj kategoriji pokriva osiguranje robe od kartona do palete. Vezanje paleta pričvršćuje teret na paletu pomoću trake, uključujući kompozitnu veznu traku. Omatanje streč folijom stabilizira paletiziranu robu. Strojevi za kartonsku ambalažu formiraju i zatvaraju kutije. Pakirne linije automatiziraju više faza.

Strojevi za zatvaranje vrećica, skupljanje paketa u foliju, vezanje kutija na stolu ili etiketiranje nalaze se u kategoriji strojevi za pakiranje. Ovdje su alati, strojevi i materijal za osiguranje tereta.

Prilikom pripreme robe za otpremu, svaki sloj pakiranja ima svoju ulogu. Proizvod se prvo stavlja u karton, zatim se ti kartoni slažu na paletu. Paleta se osigurava trakom, streč folijom ili oboje, ovisno o vrsti robe i potrebnoj stabilnosti tereta.

Možete naručiti traku koja odgovara vašem alatu za vezanje, foliju koja odgovara vašem stroju za omatanje ili traku za vaš stroj za zatvaranje kartona. Setovi sadrže alat, traku i kolica za odmotavanje u jednoj narudžbi.

Pakiranje skupljajućom folijom drži proizvode zajedno i štiti ih od prašine tijekom rukovanja i transporta. Kada se roba stavlja u kutiju, kutija ne samo da štiti sadržaj od prljavštine, već ga i štiti od udaraca i omogućuje slaganje na paletu.

Krajnje pakiranje obuhvaća sve korake nakon izrade proizvoda: pakiranje u kutije, zatvaranje, označavanje, slaganje na paletu, vezanje i omatanje. Označavanje se radi nakon zatvaranja, a prije slaganja. Termalni inkjet pisači, koji ispisuju datum ili šifru serije izravno na kartonsku kutiju, nalaze se u posebnoj kategoriji.

Vezanje paleta i vezanje kompozitnom trakom: materijali i alati

Vezanje paleta koristi PET traku 12–32 mm, PP traku 12 ili 15,5 mm i čelične trake za vezanje 16–32 mm. Vezanje kompozitnom trakom uključuje kompozitnu traku WG 13–32 mm na jezgrama od 200 mm i tekstilne trake 16 ili 19 mm na jezgrama od 76 mm. Čelična traka dolazi u kolutima od 25 kg, s mogućnošću narudžbe 10 koluta ili palete od 40 koluta. Kompozitne i tekstilne trake spajaju se pocinčanim kopčama.

Dostupni su ručni, pneumatski i baterijski alati. PPST-13/16 je ručni alat za PP traku, spaja pomoću metalne spojnice. AIR19 je pneumatski alat za PET i PP traku 13–19 mm, koristi trenje i komprimirani zrak. NEO2 je baterijski alat za PET i PP traku 9–16 mm, s baterijom i punjačem. BO-51 je ručni alat bez spojnice za čeličnu traku 13–20 mm. AIR Metal je pneumatski alat za čelične trake za vezanje 19–32 mm, koristi kopču. ARCUS i COMBO su strojevi za vezanje paleta za PET ili PP traku. B190 je alat za provlačenje trake duljine 1900 mm za trake do 25 mm širine.

Svaka vrsta trake isporučuje se u određenim veličinama koluta i promjerima jezgri, pa je potrebno uskladiti traku s alatom ili kolicima za odmotavanje. Na primjer, ručni natezač dolazi u tri veličine: 13–19, 19–25 i 25–50 mm, pa odaberite veličinu prema širini vaše trake.

Odabir odgovarajuće trake ovisi o teretu. Čelična traka koristi se za teške terete s oštrim rubovima, poput limova ili kamena, jer se gotovo ne rasteže. PET traka se bira za teške palete jer zadržava napetost tijekom vremena, što je pogodno za robu koja se može slegnuti tijekom transporta. PP traka koristi se za lakše terete. Kompozitne i tekstilne trake su mekane, lagane i ne hrđaju.

ITI 71 je baterijski natezač za kompozitnu i tekstilnu traku širine 16 do 40 mm, s dvije baterije i punjačem.

Kompozitne i tekstilne trake spajaju se pocinčanom kopčom nakon natezanja. CORD set sadrži ručni alat za traku 13–19 mm, dva koluta kompozitne trake 16 mm, 1000 kopči 16 mm i kolica za odmotavanje. Ovaj set je praktičan za skladište koje počinje s vezanjem kompozitnom trakom jer uključuje sve potrebno za vezanje paleta bez zasebne kupnje svakog dijela.

ARCUS je automatski stroj za vezanje paleta za PET ili PP traku 11–12 mm, s okvirom 1500 × 2200 mm koji obuhvaća paletu. COMBO je poluautomatski stroj za PET ili PP traku 9–16 mm, koristi mač duljine 1000 mm za provlačenje trake ispod palete. Alat za provlačenje B190 je fleksibilna šipka duljine 1900 mm s kopčom koja gura traku ispod palete, tako da se operater ne mora saginjati.

Kolica za odmotavanje kao što su HC2 namijenjena su za kompozitnu ili PP traku na jezgri od 200 mm. Omogućuju odmotavanje trake bez zapetljavanja.

Za teške palete, čvrstoća trake na kidanje je ključna. Čvrstoća PET trake na kidanje iznosi 440 kg za 15,5 × 0,7 mm, 540 kg za 15,5 × 0,9 mm, 820 kg za 19 × 1,0 mm, 1260 kg za 25 × 1,2 mm i 1600 kg za 32 × 1,2 mm. PP traka iste dimenzije ima manju čvrstoću, pa se PET bira kad je potrebna veća izdržljivost.

Kompozitna traka koristi se za teške terete kao alternativa čeličnoj traci i ne ostavlja oštre rubove pri rezanju. Njena čvrstoća na kidanje je 485 kg za 13 mm, 800 kg za 19 mm, 1280 kg za 25 mm i 2360 kg za 32 mm. Tekstilna traka zatvara se pocinčanom kopčom ili vezivanjem čvora, ali čvor nije prikladan za kompozitnu traku. Tekstilna traka se ne koristi za robu s oštrim rubovima ili za vruću robu.

Pregledna tablica podkategorija opreme za pakiranje

Tablica u nastavku prikazuje četiri podkategorije opreme za pakiranje, što svaka obuhvaća i primjere strojeva i materijala.

Za korištenje pregledne tablice, najprije odredite što pakirate i kako to treba osigurati. Otvorite potkategoriju iz prvog stupca koja odgovara vašem procesu, primjerice vezanje paleta ili omatanje stretch folijom. Svaka potkategorija prikazuje proizvode s podacima poput širine trake, promjera tuljca ili kapaciteta stroja, što omogućuje izravnu usporedbu. Stretch folija, kao materijal, prikazana je u zasebnom retku jer se naručuje na paletu i odvojeno od strojeva.

Oprema za omatanje stretch folijom radi stabilnosti paleta

Omatanje paleta koristi strojeve i foliju za osiguranje robe na paleti. SMARTWRAP X2 PRE-STRETCH je omotač paleta s okretnom pločom i motoriziranim prednaprezanjem, za terete do 2000 kg i visine omatanja do 3000 mm. ROBI-600B je robotski stroj na baterije za omatanje paleta od 600 × 600 mm naviše, bez gornjeg ograničenja veličine, s visinom omatanja do 2400 mm. Stretch folija dostupna je kao ručna stretch folija 3 kg i strojna folija 16 kg, obje širine 500 mm i debljine 23 mikrona, prodaju se na paletu. HOLD3 je ručni držač za stretch foliju širine 300–500 mm na tuljcu od 76 mm, s prednaprezanjem od 35 % i ručnim podešavanjem zatezanja.

Strojevi za omatanje stretch folijom uključuju omotače s okretnom pločom poput SMARTWRAP X2 PRE-STRETCH. Ovaj model koristi motorizirano prednaprezanje od 250 %, što znači da se folija rasteže prije nanošenja i tako se više paleta omota s jednom rolom. ROBI-600B je robotski stroj na baterije koji obilazi paletu na mjestu. U potkategoriji su i automatski, linijski, strojevi s rotirajućom rukom te strojevi za omatanje kutija za različite potrebe pakiranja.

Ručna folija dostupna je i u rolama od 5 kg.

Na modelu HOLD3 zatezanje se podešava ručno. To omogućuje operateru da prilagodi koliko čvrsto će folija biti omotana oko tereta.

Ručno omatanje paleta praktično je za nekoliko tereta dnevno, primjerice u malom skladištu ili kod pakiranja nepravilnih pošiljki. Za veće količine, stroj omata svaku paletu na isti način, što povećava ujednačenost i smanjuje potrošnju folije po paleti.

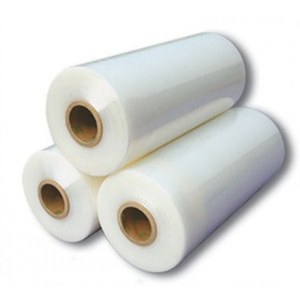

Ručna folija dolazi u rolama od 3 ili 5 kg koje jedna osoba može držati. Strojna folija isporučuje se u rolama od 16 kg za kolica stroja za omatanje i dostupna je u dvije verzije: Standard A i PRESTRETCH POWER.

Količina folije po paleti ovisi o broju slojeva, preklapanju i stupnju rastezanja. Zbog toga ista rola može omotati različit broj paleta u različitim skladištima. Role folije treba skladištiti u zatvorenom, suhom prostoru, zaštićene od topline i izravnog sunca, u originalnim kutijama. Pri rukovanju pazite da se rubovi ne oštete jer oštećenje može uzrokovati pucanje folije pri rastezanju. S modelom HOLD3, kraj folije se pričvrsti za teret, zatezanje se podešava na kotačiću, a operater obilazi teret s držačem. Na kraju se folija otrgne na kutu tereta.

Formiranje kutija, zatvaranje i pakirne linije

Kartonska ambalaža uključuje AUTOBOX10 automatski stroj za formiranje kutija, FLEX TAPE poluautomatski stroj za zatvaranje kutija za traku širine 48–72 mm i AUTO&FOLD-5050 samopodesivi stroj za zatvaranje kutija za traku 48–60 mm. Selotejp BOPP dostupan je u širini 48 mm, rola 66 m, smeđa ili prozirna, 72 role u kutiji ili 3024 role na paleti.

U industrijskoj ambalaži, pakirne linije objedinjuju više koraka u jedan proces. Pakirna linija LINEBOX-03 za kutije kombinira AUTOBOX10, valjkasti transporter i stroj za zatvaranje kutija, s kapacitetom do 720 kutija na sat. SHRINKCOMBO linija za termoskupljajuću foliju uključuje bočni zavarivač brzinom 15 m/min za pakete do 150 mm visine i tunel za skupljanje brzinom 10 m/min.

Pakiranje u kartonsku ambalažu počinje formiranjem kutija iz ravnih izrezaka. AUTOBOX10 automatski stroj za formiranje kutija oblikuje kutiju i lijepi joj dno brzinom 10–15 kutija u minuti. Nakon punjenja, poluautomatski FLEX TAPE zatvara kutije trakom. AUTO&FOLD-5050 je automatski stroj koji preklapa gornje poklopce i prilagođava se veličini svake kutije.

Na liniji LINEBOX-03 kutije se pune na valjkastom transporteru između stroja za formiranje i stroja za zatvaranje kutija.

Transporteri su također dio kartonske ambalaže. Neki transporteri premještaju kutije između strojeva, a jedan ulazi u kamion za utovar. Na primjer, valjkasti transporter može se postaviti iza stroja za formiranje kutija tako da pune kutije idu izravno na stroj za zatvaranje.

Način zatvaranja gornjih poklopaca i veličina kutije određuju koji stroj za zatvaranje kutija se koristi. Na modelu FLEX TAPE operater ručno zatvara poklopce i podešava stroj na širinu i visinu kutije. TOP TAPE sam preklapa poklopce, ali širina i visina se i dalje podešavaju ručno. AUTO-TAPE se sam prilagođava svakoj kutiji dok operater zatvara poklopce. AUTO&FOLD-5050 radi oboje. Strojevi za zatvaranje kutija zahtijevaju suhe, čiste valovite kutije koje nisu deformirane. Kutije s plastičnom oblogom nije moguće zatvoriti trakom.

Kraft traka je papirnata i može se reciklirati zajedno s kutijom, dok je BOPP traka plastična. Deblja traka poput Krafta zahtijeva veće zatezanje na glavi stroja. Pakirna linija se projektira prema najmanjoj i najvećoj kutiji koju će obrađivati. LINEBOX-03 prima kutije duljine 200–500 mm, širine 200–400 mm i visine 150–350 mm, a AUTOBOX10 pamti postavke za do 10 veličina kutija. Kutije izvan tog raspona zahtijevaju drugu liniju ili ručno pakiranje. LOADER UL1790 ima trakasti transporter na hidrauličkom okviru koji podešava visinu od 1000 do 2400 mm prema visini poda kamiona, te pogonjeni valjkasti transporter duljine 10 m u 5 sekcija koji ulazi u kamion. Utovarivač radi brzinom do 30 m/min, a brzina se podešava frekventnim pretvaračem. SHRINKCOMBO bočni zavarivač zatvara bočnu stranu paketa, pa duljina proizvoda nije ograničena, a zavarivač treba komprimirani zrak.

Traka, stretch folija ili oboje za paletne terete

Oprema za pakiranje paleta koristi traku, stretch foliju ili oboje. Stretch folija drži teret na okupu i štiti od prašine i vlage. Traka učvršćuje teret za paletu zatezanjem. Teški ili nestabilni tereti često se osiguravaju i trakom i stretch folijom.

Stretch folija prekriva cijeli teret i zatvara njegove strane, ravnomjerno raspoređujući držanje. Traka, s druge strane, učvršćuje teret za paletu na nekoliko linija.

Laki paketi koji trebaju ostati zajedno do sljedećeg skladišta često se omataju samo folijom. Teža roba poput metalnih dijelova ili kamena bolje se učvršćuje trakom. Ako se na težak teret koristi samo folija, paleta može postati nestabilna tijekom prijevoza.

Traka učvršćuje teret za paletu, dok folija drži slojeve zajedno i štiti od prašine. Kutnici ispod trake sprječavaju rezanje u gornje kutije.

Ako se teret smanji tijekom skladištenja, primjerice drvo koje se suši, traka koja se ne rasteže može popustiti. PET traka zadržava zatezanje na takvim teretima. Za palete na otvorenom, PET traka je otporna na UV zračenje i vlagu, dok se PP traka može degradirati pri dugotrajnoj vanjskoj upotrebi. Obična stretch folija daje ograničenu UV zaštitu, pa za dulje izlaganje suncu treba koristiti UV-stabiliziranu foliju.

Oštri rubovi i kutovi tereta mogu prerezati stretch foliju tijekom omotavanja ili transporta. Korištenje kutnika ili nanošenje više slojeva folije pomaže spriječiti pucanje. Neki strojevi za omatanje paleta vežu dno tereta za paletu samom folijom. SMARTWRAP X10 PRE-STRETCH i S3 uvijaju donji dio folije u uže, dok SMARTWRAP X20 ima funkciju hvatanja palete.

Ručni alat, baterijski alat, stroj ili linija

Ručni alati poput PPST-13/16 prikladni su za nekoliko paleta dnevno. Baterijski alati kao NEO2 dolaze do palete bez crijeva. Pneumatski alati poput AIR19 zahtijevaju komprimirani zrak. Strojevi kao ARCUS i COMBO namijenjeni su za veći broj tereta dnevno na jednom mjestu ili u liniji. Oprema za pakiranje bira se prema količini kutija ili paleta koje pakirate i mjestu pakiranja.

Za nekoliko paleta dnevno praktični su ručni alati i ručna folija. Oni ne zahtijevaju napajanje na paleti i mogu se koristiti bilo gdje u skladištu. Na primjer, ručni alat za vezanje PPST-13/16 koristi se s PP trakom za osiguranje manjih serija, dok se ručna folija na držaču poput HOLD3 koristi za ručno omatanje paleta. Ova kombinacija česta je u manjim skladištima ili za povremene pošiljke.

Kada imate više paleta za pakiranje na različitim mjestima, korisni su baterijski alati i baterijski roboti. ROBI-600B baterijski robot omotava paletu na mjestu gdje se nalazi, što je praktično ako se palete pakiraju na različitim dijelovima skladišta ili proizvodnog pogona. Tako se izbjegava premještanje teških paleta do fiksnog stroja.

Za veći broj tereta dnevno na jednom mjestu koristi se stroj za pakiranje paleta ili omotač paleta. U tom slučaju, palete se dovode do stroja. Za veće količine kutija koriste se stroj za formiranje kutija i stroj za zatvaranje kutija ili kompletna linija za pakiranje kao LINEBOX-03.

NEO2 napravi do 600 vezanja s jednim punjenjem i puni se 45 do 60 minuta. ITI 71 baterijski zatezač za tekstilnu i kompozitnu traku napravi oko 400 ciklusa po punjenju, a puni se oko 40 minuta.

Stroj za pakiranje paleta COMBO veže terete od 650 mm visine. Za terete niže od 650 mm vezanje se obavlja ručnim, pneumatskim ili baterijskim alatom.

Što utječe na cijenu opreme za pakiranje

Cijena opreme za pakiranje ovisi o vrsti pogona, učinku i veličini. Dostupni su i kompleti koji uključuju alat, traku i kolica za odmotavanje. Trošak korištenja određuju traka, spojnice, stretch folija i ljepljiva traka. Cijena svakog modela prikazana je na njegovoj kartici proizvoda.

Kod strojeva na cijenu utječu i veličina tereta te dostupne opcije.

Traka, spojnice i kopče, folija i ljepljiva traka prodaju se po kutiji ili po paleti. Na svakoj kartici proizvoda nalazi se gumb Zatraži ponudu za izračun cijene i gumb Dodaj u upit za prikupljanje više proizvoda u jedan zahtjev.

Vrsta spoja utječe na zalihu. Baterijski alati i AIR19 spajaju PET i PP traku trenjem i ne trebaju spojnice. PPST-13/16 preša metalnu spajku na svaki spoj. BO-51 spaja čelične trake za vezanje bez spojnica, dok AIR Metal treba spajku za svaki spoj. Kompozitna traka zahtijeva žičanu kopču za svaku traku, a tekstilna traka žičanu kopču ili čvor.

Kompleti NEO2, JET, ARGON, GT-ONE i MB620 sadrže baterijski alat s baterijom i punjačem, PET ili PP traku i kolica. AIR19 komplet uključuje pneumatski alat, PET traku i kolica. PPST13 i PPST16 kompleti imaju ručni alat, PP traku, spojnice i kolica. Kod usporedbe traka gledajte broj metara na kolutu, a ne samo kolut. Na primjer, PET kolut 15,5 × 0,7 mm ima 1750 m, dok kolut 15,5 × 0,9 mm ima 1250 m.

Kontrolna lista prije narudžbe opreme za pakiranje

Prije narudžbe opreme za pakiranje provjerite što se pakira i koliko je teško, koliko kutija ili paleta dnevno, gdje se pakira i postoji li struja i komprimirani zrak. Širina trake, jezgra koluta i širina folije moraju odgovarati alatu, kolicima ili stroju. Planirajte suho mjesto za skladištenje trake, folije i ljepljive trake. Svaka podkategorija prikazuje proizvode s podacima za brzu usporedbu.

Prije narudžbe opišite što se pakira, uključujući teret, njegovu težinu i ima li oštre rubove ili se pomiče tijekom transporta.

Izbrojite koliko kutija ili paleta pakirate dnevno i zabilježite gdje se pakiraju. To utječe na izbor ručnih alata, baterijskih alata ili strojeva. Lokacija također utječe na postavljanje opreme i planiranje tijeka rada.

Provjerite koje širine i jezgre koriste vaši alati, kolica i strojevi. Na primjer, ako vaša kolica koriste jezgru od 200 mm, naručite traku na toj veličini jezgre.

PET traka i PP traka za vezanje paleta dolaze na jezgrama od 406 mm, pa odgovaraju kolicima 405/406 mm, koja primaju trake širine 10–19 mm. PET traka širine 25 i 32 mm izvan je tog raspona.

Traka za stroj naručuje se prema jezgri stroja. ARCUS koristi PET ili PP traku 11–12 mm na jezgri od 200 mm. COMBO je podešen za PET 12 ili 15,5 mm na jezgri od 406 mm ili PP 12 mm na jezgri od 200 mm. Stranica PP traka navodi jezgru od 200 mm uz standardnu 406 mm. Za čelične trake za vezanje planirajte rukavice, zaštitu za oči i rezač trake. Rubovi su oštri, a napeta traka se vraća pri rezanju, pa uvijek režite sa strane.

Pitanja o opremi za pakiranje

Koju traku ili stretch foliju koristiti za osiguranje palete?

Stretch folija drži teret na okupu i štiti od prašine i vlage; traka ga pritišće na paletu napetošću. Teški ili nestabilni tereti često dobivaju oboje: PET ili čelične trake za vezanje za pričvršćivanje i foliju za povezivanje slojeva.

Koja traka je prikladna za teške terete?

Čelične trake za vezanje 16–32 mm i PET traka do 32 mm koriste se za teške terete. Čelik se gotovo ne rasteže i pogodan je za terete s oštrim rubovima; PET zadržava napetost na teškim paletama. PP traka je za lakše terete.

Mogu li kupiti alat za vezanje zajedno s trakom i spajkama?

Da, kompleti poput CORD kompleta uključuju ručni alat, dvije role kompozitne trake 16 mm, 1000 spajki 16 mm i kolica za odmotavanje. Ostali alati i trake mogu se naručiti zasebno.

Što je kompozitna (cord) traka?

Kompozitna cord traka WG je mekana, lagana traka koja ne hrđa, širine 13–32 mm na jezgrama od 200 mm. Spaja se pocinčanim žičanim kopčama i isporučuje u 2 role u kutiji ili 54 role na paleti.
