Gravitacijski valjkasti transporteri za ručno premještanje kartona

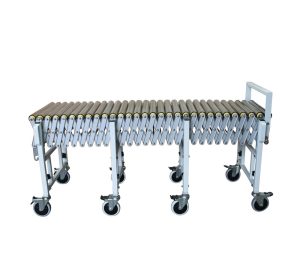

Extend i fleksibilni transporter su gravitacijski valjkasti transporteri, što znači da nemaju motor. Kartoni se guraju ili se kreću niz blagu kosinu. Extend je širok 550 mm i može se rastegnuti od 1200 do 5000 mm. Njegov okvir od nehrđajućeg čelika namijenjen je za mokra područja i pranje, primjerice u prehrambenoj ili farmaceutskoj industriji. Nosivost je do 50 kg raspoređeno po transporteru.

Fleksibilni transporter je širok 460 mm, duljine 1200–4800 mm i visine 600–1000 mm. Nalazi se na kotačima pa ga možete premještati prema potrebi. Ovaj model se naziva i harmonika transporter. Nosivost je do 35 kg. Extend je rastezljivi valjkasti transporter, zauzima manje prostora kada je sklopljen.

Bez motora, Extend i fleksibilni transporter ne trebaju električno napajanje ni ožičenje. To ih čini praktičnima tamo gdje nema struje, primjerice na privremenim pakirnim stanicama.

Okvir od nehrđajućeg čelika kod modela Extend važan je u prehrambenoj ili farmaceutskoj industriji, gdje se oprema često pere. Ograničenje nosivosti je 50 kg raspoređeno po transporteru, pa možete premještati više kartona odjednom ako ukupna težina ne prelazi tu vrijednost.

Fleksibilni transporter ima valjke promjera 48 mm na osovinama od 8 mm. Njegov harmonika okvir omogućuje savijanje u zavoj, tako da transporter može pratiti put između stanica.

Na oba modela, Extend i fleksibilni transporter, valjci su montirani na škare okvir. Kada rastegnete transporter na radnu duljinu, valjci se razmiču. To znači da i najmanji karton koji koristite mora u svakoj radnoj duljini ležati na najmanje tri valjka, a ne samo kad je transporter sklopljen.

Na kraju gravitacijskog transportera, kartoni se nastavljaju kretati dok ne naiđu na prepreku, pa planirajte stol, završni graničnik ili osobu koja će ih ukloniti. Kod modela Extend, teži karton na samo nekoliko valjaka opterećuje ih više nego ista težina ravnomjerno raspoređena. Za koncentrirana opterećenja, na stranici Extend tražimo potvrdu prije kupnje. Ako se transporter pere agresivnim sredstvima, salamurama ili kiselinama, kvaliteta nehrđajućeg čelika mora odgovarati korištenim kemikalijama, jer nisu sve vrste otporne na svako sredstvo.

Pogonski valjkasti transporteri za ujednačeno premještanje

Pogonski valjkasti transporteri koriste motor za kretanje kartona zadanom brzinom. RC2M-D je sekcija valjkastog transportera s pogonom, dimenzija 2050 × 600 mm, s valjcima koje pokreće integrirani pogon brzinom 18 m/min. Sekcije se mogu spajati za duže trase, primjerice u pakirnoj liniji između stroja za formiranje kutija i stroja za zatvaranje kartona.

Fleksibilni valjkasti transporter s pogonom dostupan je u duljinama od 4 m ili 6 m. Rasteže se ili sklapa po potrebi, a brzina je podesiva do 15 m/min. Radi na 220 V jednofazno. Oba su modela motorizirani valjkasti transporteri.

Pogonski valjkasti transporter koristi motor za okretanje valjaka, pa se svaki karton kreće istom brzinom bez guranja ili nagiba.

RC2M-D ima omjer prijenosa 12,5:1 i čelični okvir s valjcima od pocinčanog čelika visoke čvrstoće. Razina buke ostaje ispod 60 dB.

U pakirnoj liniji prikazanoj u kategoriji Pakirne linije, RC2M-D se postavlja između stroja za formiranje kutija i stroja za zatvaranje kartona.

Fleksibilni valjkasti transporter s pogonom radi kao fleksibilni transporter, ali s motorom. Kod pogonskih transportera uvijek postavite robu u sredinu valjaka kako bi išla ravno i ne bi preopteretila jednu stranu.

Broj kartona koji se premješta po minuti na pogonskom transporteru ovisi o brzini, duljini svakog kartona i razmaku između njih. Pri istoj brzini više se premješta kraćih nego dužih kartona.

Ako pogonski transporter radi brže od stroja koji puni, kartoni će se nakupljati ispred stroja i mogu izazvati zastoj. Ako radi sporije, stroj će čekati kartone i gubiti vrijeme. RC2M-D ima zatvoreni reduktor, pa se održavanje odnosi na valjke, ležajeve i električne priključke. Nakon rada, fleksibilni valjkasti transporter s pogonom treba isključiti, sklopiti na kraću duljinu i spremiti.

Usporedba valjkastih transportera prema pogonu, širini i brzini

Tablica ispod prikazuje sve valjkaste transportere u ovoj kategoriji s podacima o pogonu, širini, duljini i brzini.

Kod čitanja tablice za usporedbu, krenite od stupca s pogonom kako biste vidjeli je li transporter ručni ili pogonski. To vam govori treba li kartone gurati ili ih transporter sam pokreće. Zatim provjerite širinu prema najširem kartonu kako ne bi previše virio. Usporedite i duljinu transportera s udaljenošću koju trebate premostiti između stanica.

Kada koristiti gravitacijski ili pogonski transporter

Gravitacijski transporter dovoljan je za kraće trase, kada se kartoni mogu gurati ili spuštati niz blagu kosinu. Extend nosi do 50 kg, a fleksibilni transporter do 35 kg. Prikladni su za ručne pakirne prostore ili gdje nema struje.

Pogonski transporter potreban je za ujednačenu brzinu prema stroju ili za duže, ravne trase. Pogonski modeli premještaju kartone zadanom brzinom, bez guranja.

Nagib gravitacijskog transportera određuje brzinu kretanja kutija. Ako je nagib prestrm, kutije mogu prebrzo skliznuti i udariti jedna u drugu ili u kraj transportera, što može oštetiti robu ili transporter. Ako je nagib prenizak, kutije se mogu zaustaviti na pola puta i treba ih pogurati. U praksi je potrebno isprobati nagib s vašim kutijama kako biste pronašli pravi kut za nesmetano kretanje bez prevelike brzine.

Pogonski modeli zahtijevaju priključak na električnu energiju te imaju motor i reduktor kojima je potrebna redovita briga.

Na gravitacijskom transporteru lagane kutije trebaju veći nagib nego teže da bi se počele kotrljati. Isprobajte nagib s najlakšom i najtežom kutijom koju koristite.

Na gravitacijskom dijelu kutije se mogu skupljati na kraju bez dodatnog guranja, dok pogonski transporter stalno gura kutije jednu u drugu, osim ako ne završava na gravitacijskom dijelu ili stolu. Na primjer, linija za pakiranje kutija iz kategorije Linije za pakiranje završava nepogonskim valjkastim dijelom duljine 1000 mm, gdje se zatvorene kutije skupljaju. Bez guranja, kutije na gravitacijskom transporteru idu samo nizbrdo, pa je za povratak uzbrdo potreban pogonski transporter.

LOADER UL1790 za utovar i istovar kamiona

LOADER UL1790 namijenjen je za utovar i istovar kamiona. Ima transportnu traku duljine 7900 mm na hidrauličkom podiznom okviru, kojom se visina podešava od 1000 do 2400 mm kako bi odgovarala podu kamiona. Pogonski valjkasti transporter duljine 10000 mm u pet sekcija ulazi u kamion i radi brzinom do 30 m/min, koja se podešava frekventnim pretvaračem. Oba dijela su širine 800 mm. Upravljačka ploča ima lampicu za napajanje, gumb za hitno zaustavljanje, prekidač za smjer i regulator brzine. Radi na 220/380 V i ima teške kotače s kočnicama.

LOADER UL1790 sastoji se od dva glavna dijela. Prvi je transportna traka na hidrauličkom podiznom okviru. Drugi dio je pogonski valjkasti transporter duljine 10000 mm, podijeljen u pet sekcija, s rasponom visine od 550 do 820 mm.

Valjci su promjera 50 mm i pokreću ih višekanalni remeni od nehrđajućeg čelika. Transporter radi unaprijed za utovar ili unatrag za istovar.

Pogonski motor ima snagu 1,5 kW, a hidraulična pumpa 2,2 kW, oba na 220/380 V. S uređajem LOADER UL1790 radnici samo postavljaju kutije na transporter ili ih slažu na drugom kraju, umjesto da ih ručno nose u kamion i iz njega.

Za korištenje LOADER UL1790 podesite visinu transportne trake prema podu kamiona pomoću hidrauličkog podizača na upravljačkoj ploči. Kako se kamion puni, pod mu može padati pod težinom, pa tijekom utovara provjerite i ponovno podesite visinu transportera.

Prije prebacivanja u smjer unatrag, provjerite da je prostor gdje će kutije stati slobodan i da nema alata ili labavih predmeta u blizini valjaka. Prije pokretanja uvijek spojite zaštitni uzemljivač i provjerite da je mrežni napon stabilan. Ako napon varira, priručnik preporučuje korištenje regulatora napona. LOADER UL1790 namijenjen je za rad u zatvorenom, na suhom i čistom mjestu bez stajaće vode ili izravnog sunca, te ne smije raditi tamo gdje ima eksplozivnih ili korozivnih plinova.

Roba koja se dobro prevozi valjkastim transporterima

Valjkasti transporteri prenose robu s čvrstim, ravnim dnom, poput kutija, sanduka ili plastičnih spremnika. Ovi predmeti glatko se kotrljaju jer ravno leže na valjcima. Svaki predmet treba uvijek ležati na najmanje tri valjka kako se ne bi prevrnuo ili zaglavio u razmaku.

Meke vreće i pakiranja u skupljajućoj foliji propadaju između valjaka i trebaju podložnu ploču ili kliznu podlogu. Valjkasti transporter mora biti širi od najšire kutije, s malo prostora sa strane. Nosivost ovisi o modelu: primjerice, Extend nosi do 50 kg ravnomjerno raspoređenih po transporteru. Uvijek provjerite nosivost i širinu na stranici proizvoda.

Za nesmetano kotrljanje svakog predmeta izmjerite razmak od središta jednog valjka do drugog. Predmet treba biti barem tri puta dulji od tog razmaka kako bi uvijek ležao na najmanje tri valjka.

Duge kutije postavite uzdužno u smjeru kretanja kako bi ležale na više valjaka i ne bi se uvijale na spoju ili u zavoju. Visoke, uske kutije mogu se prevrnuti na prijelazu ili u zavoju, pa ih, gdje je moguće, šaljite na najširoj strani. Ako kraj trake, etiketa ili folije visi ispod kutije, može zapeti za valjke. Prije postavljanja kutije na transporter, uvucite ili odrežite te dijelove.

Mokro ili masno dno može proklizati na pogonskim valjcima, zbog čega kutija zaostaje za ostalima. Osušite robu ili je stavite na podložnu ploču kako biste to izbjegli. Na LOADER UL1790 kutije rasporedite ravnomjerno duž transportera, a ne samo na jednu sekciju, kako nijedna sekcija ne bi bila preopterećena.

Planiranje valjkastog transportnog sustava

Prije postavljanja valjkastog transportera izmjerite udaljenost između stanica i visinu na svakom kraju. Transporter mora biti u ravnini sa stolom ili strojem, inače se kutije mogu zaglaviti na spoju. Za siguran prijelaz potreban je ravan prilaz od najmanje 200 mm, kao što je navedeno za Extend.

Ako vaša linija za pakiranje uključuje stroj za zatvaranje kutija, planirajte tako da se valjkasti transporter izravno spoji na njega. Fleksibilni transporter može se saviti u zavoj, a RC2M-D sekcije spajaju više transportera u dužu liniju. Podesivi transporteri poput fleksibilnog transportera i pogonskog fleksibilnog transportera trebaju prostor za izvlačenje na punu duljinu i za spremanje kad su sklopljeni.

Provjerite ima li prolaza, stupova ili odvoda koji bi mogli blokirati put kada produžite transporter.

U liniji za pakiranje transporter prenosi kutije od formirke kutija do mjesta pakiranja i dalje do stroja za zatvaranje kutija, sve na radnoj visini strojeva. Noge podesite tako da transporter bude ravan po širini, a sekcije poravnajte prije prve vožnje. RC2M-D ima vijke za niveliranje radi podešavanja poravnanja valjaka.

Gdje se dva transportera spajaju, prihvatni transporter treba biti u ravnini ili malo niži od onog koji predaje kutije. Stepenica prema gore na spoju zaustavlja kutije. Isprobajte zavoj fleksibilnog transportera s najdužom kutijom prije konačnog postavljanja, jer oštar zavoj može uzrokovati da duge kutije skliznu van ili zapnu za okvir.

RC2M-D pričvrstite čvrsto prije prve vožnje, a zatim pratite prolazak prvih kutija radi provjere nesmetanog kretanja. Ako transporter prelazi preko prolaza, blokira prolaz ljudi i viličara. Extend, fleksibilni transporter i pogonski fleksibilni transporter mogu se sklopiti kako bi se otvorio prolaz kad je potrebno. Ostavite dovoljno prostora na kraju linije za kutije koje se tamo skupljaju i za osobu koja ih uklanja.

Što utječe na cijenu valjkastog transportera

Cijena valjkastog transportera ovisi o pogonu (s motorom ili bez), duljini, okviru od nehrđajućeg čelika (Extend) i hidrauličkom podizaču za utovar kamiona (LOADER UL1790). Električna energija i održavanje glavni su troškovi rada. Cijena svakog modela prikazana je na njegovoj stranici.

Čistoća valjaka važna je za nesmetano kretanje. Na karticama proizvoda pronaći ćete gumb Zatraži ponudu za izračun cijene i gumb Dodaj u upit za skupljanje više proizvoda u jedan zahtjev.

Remeni, ležajevi i valjci troše se tijekom korištenja i povremeno se mijenjaju; priručnik za LOADER UL1790 navodi ih kao potrošne dijelove. To povećava trošak održavanja tijekom životnog vijeka transportera.

Priručnik za LOADER UL1790 preporučuje godišnji servis od strane kvalificiranog tehničara, što je još jedan trošak na koji treba računati. Okvir od nehrđajućeg čelika, kao kod modela Extend, vrijedi dodatnog ulaganja tamo gdje se transporter pere ili stoji u mokrom prostoru. U suhom skladištu ne donosi dodatnu korist.

Siguran rad i održavanje

Prijelazna mjesta gdje se valjkasti transporter spaja sa strojem mogu predstavljati opasnost za prste i treba ih zaštititi. LOADER UL1790 ima gumb za hitno zaustavljanje na upravljačkoj ploči i teške kotače s kočnicama za osiguranje tijekom rada. Održavajte valjke čistima i neka se slobodno okreću kako biste spriječili zastoje i neujednačeno kretanje.

Krajevi trake, ljepljive trake i folije mogu se omotati oko osovina valjaka i zaustaviti ih. Redovito provjeravajte ležajeve, blokade, remenje i poravnatost sekcija transportera. Podmazujte pokretne dijelove prema potrebi kako bi valjkasti transporter radio bez zastoja.

Ruke uvijek držite podalje od pokretnih valjaka i traka.

Prije početka rada blokirajte kotačiće kako bi transporter ostao na mjestu. Na modelu LOADER UL1790 odmah upotrijebite tipku za hitno zaustavljanje ako dođe do problema. Na primjer, ako se kutija zaglavi ili se dio otpusti, pritisnite tipku za hitno zaustavljanje prije uklanjanja blokade.

Provjerite ležajeve te blokade za duljinu i visinu, kao na modelu Extend. Kod RC2M-D podmazujte prema uputama proizvođača, obično svakih šest mjeseci, čistite ga suhom ili blago vlažnom krpom i provjerite poravnatost valjaka pomoću vijaka za niveliranje. Na LOADER UL1790 prije rada provjerite ima li oštećenja i labavih dijelova te pregledajte hidraulički sustav, remenje, valjke i kotačiće.

Ako valjci na LOADER UL1790 rade neujednačeno, moguće je da su pogonski remeni izgubili napetost. S isključenim napajanjem ponovno zategnite remenje i poravnajte valjke. Neobični zvukovi iz pogona mogu upućivati na istrošene ležajeve ili prljavštinu u valjcima, što treba provjeriti i očistiti po potrebi.

LOADER UL1790 provjeravajte jednom mjesečno: napetost remena, valjke, pričvrsne elemente, električne spojeve i kabel, kao i razinu hidrauličkog ulja i eventualna curenja. Očistite ga mekanom četkom ili krpom, zatim provjerite slobodno okretanje valjaka i traka. Ako se motor ne pokreće, prvo provjerite je li pritisnuta tipka za hitno zaustavljanje. Otpušta se okretanjem.

Kontrolna lista prije narudžbe

Provjerite dimenzije, težinu i donju stranu vaše robe. Izmjerite potrebnu duljinu i visinu na svakom kraju. Odlučite treba li vam gravitacijski ili pogonski valjkasti transporter te mora li brzina biti fiksna ili podesiva. Provjerite hoće li transporter stajati na jednom mjestu ili ga treba pomicati kada nije u upotrebi.

Provjerite imate li odgovarajuće napajanje za pogonske modele. Planirajte ravne prilaze i sigurna mjesta za prijenos. Ako trebate spajati sekcije, provjerite način povezivanja. Za mekane pakete planirajte korištenje pladnja ili podloške. Na svakoj stranici proizvoda u ovoj kategoriji navedeno je jednogodišnje EU jamstvo.

Prije narudžbe provjerite dimenzije vaše robe: najširu i najmanju kutiju, najteži predmet i jesu li donje strane čvrste i ravne.

Zabilježite sve potrebne zavoje i gdje će transporter stajati kada nije u upotrebi. Ako vaša linija ima zavoj, fleksibilni transporter može se saviti prema potrebi.

Odlučite o pogonu: hoće li se transporter gurati, raditi na nagibu ili koristiti motor, te koju brzinu treba stroj na kraju linije.

Provjerite napajanje: pogonski fleksibilni transporter radi na 220 V jednofazno, LOADER UL1790 na 220/380 V, dok Extend i fleksibilni transporter ne trebaju napajanje. Za utovar u kamione provjerite visinu poda kamiona u odnosu na raspon od 1000 do 2400 mm kod LOADER UL1790 i dubinu tovarnog prostora u odnosu na 10000 mm valjkastog transportera.

Provjerite putanju kojom se transporter pomiče kada nije u upotrebi, uključujući širinu vrata i prostor za okretanje u prolazima.

Na utovarnom mjestu LOADER UL1790 mora stajati vodoravno na čvrstoj podlozi, s električnim priključkom na dohvat ruke.

Pitanja o valjkastim transporterima

Trebam li gravitacijski ili pogonski valjkasti transporter?

Odaberite gravitacijski valjkasti transporter ako se kutije mogu gurati ili spuštati niz nagib. Pogonski valjkasti transporter birajte za stalnu brzinu prema stroju, za duže ravne dionice ili kada nema osoblja koje gura kutije.

Koliku težinu mogu nositi valjkasti transporteri?

Model Extend nosi do 50 kg ravnomjerno raspoređene robe. Fleksibilni transporter nosi do 35 kg.

Može li se duljina valjkastih transportera mijenjati?

Extend, fleksibilni transporter i pogonski fleksibilni transporter mogu se izvući na potrebnu duljinu i sklopiti kada nisu u upotrebi. RC2M-D je sekcija duljine 2050 mm; sekcije se spajaju s drugim transporterima za dužu liniju.

Što je potrebno LOADER UL1790 za utovar kamiona?

LOADER UL1790 radi na 220/380 V. Njegov hidraulički okvir za podizanje podešava visinu transportne trake od 1000 do 2400 mm kako bi odgovarala podu kamiona.
