Poluautomatski strojevi za vezivanje za radni stol

HIPO i HIPO BOX strojevi za vezivanje su poluautomatski modeli za rad na stolu. Operater ručno omota PP traku oko paketa i umetne kraj u stroj. Stroj zateže, zavari i odreže traku za najviše 3 sekunde. HIPO ima otvoreni stol, a zatezanje se podešava mehanički. HIPO BOX ima zatvoreno kućište s preklopnom pločom od nehrđajućeg čelika, a zatezanje se podešava elektronički.

Oba stroja za vezivanje koriste PP traku širine do 15 mm i debljine 0,5–0,8 mm. Visina radne plohe je 730 mm za HIPO i 760 mm za HIPO BOX. Na oba stroja motor radi samo dok se vrši vezivanje, pa su tihi između paketa.

Kod modela HIPO i HIPO BOX nije potrebno provlačiti paket kroz okvir. Na HIPO modelu svaka strana paketa mora biti najmanje 120 mm. Ovakva izvedba praktična je za radne stolove gdje se veličine paketa često mijenjaju tijekom dana.

Zatezanje se podešava prema paketu: mehanički na HIPO, elektronički na HIPO BOX. Raspon zatezanja je 3–45 kg, pa možete vezati lagane kutije bez oštećenja ili snažno zategnuti traku na čvrstim snopovima.

Na HIPO BOX modelu preklopna ploča od nehrđajućeg čelika prekriva glavu za vezivanje i kolut trake, pa je radna površina čista i lako se briše na kraju smjene. HIPO ima otvoreni stol s preklopnim poklopcem.

HIPO je na kotačima, dok HIPO BOX ima fiksne kotače s kočnicama. Oba rade na 220 V jednofazno.

Na HIPO modelu TIMER kotačićem podešavate koliko će trake biti izvučeno za sljedeći ciklus. Svaka oznaka na skali dodaje oko 500 mm trake. Namjestite kotačić tako da traka bude taman dovoljno duga da obiđe paket, s malo viška da kraj dosegne stroj. Tako se izbjegava nepotrebno trošenje trake. COOL TIME na HIPO modelu određuje koliko se dugo spoj drži nakon zavarivanja. Prilagodite ovu vrijednost vrsti trake i zatezanju kako bi spoj imao vremena očvrsnuti.

HIPO ima FEED tipku koja izvlači traku dok ju držite pritisnutom. HOME tipka vraća stroj u početni položaj nakon zaustavljanja. Ako otvorite gornji poklopac, stroj se automatski zaustavlja, ali uvijek isključite glavni prekidač prije otvaranja. HIPO i HIPO BOX zavaruju traku ispod paketa, pa paket ostaje ravan na stolu tijekom vezivanja.

Automatski strojevi za pakiranje trakama s okvirom

Automatski strojevi za pakiranje trakama s okvirom HIPO PRO XS, HIPO PRO, HIPO ULTRA, HIPO ULTRA-B, AUTOMA i ASTRA automatski provlače traku oko paketa, zatežu je, zavaruju ispod paketa i režu. Paket se postavlja ispod okvira, osim kod HIPO ULTRA-B gdje ga dovodi transportna traka. Veličina okvira određuje najveći paket koji može stati. Okviri su od 600 × 400 mm (najmanja ASTRA) do 1050 × 800 mm kod HIPO ULTRA. Brzine dosežu do 75 vezivanja u minuti na HIPO ULTRA.

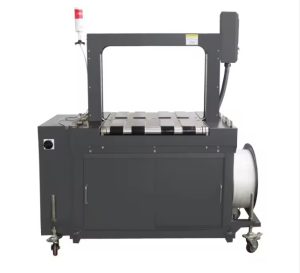

HIPO ULTRA-B ima vlastitu transportnu traku i može raditi automatski ili u transportnom načinu. ASTRA dolazi s tri veličine okvira: 600 × 400, 800 × 600 ili 1000 × 800 mm. Kod strojeva za vezivanje kutija, svako vezivanje pokreće senzor, nožna pedala ili tipka, ovisno o modelu.

Kod automatskog stroja s okvirom, paket se postavlja ispod okvira, a stroj automatski provlači traku oko njega. Traka prolazi kroz okvir, pa operater ne mora rukovati trakom. Ovakva izvedba koristi se na linijama gdje paketi dolaze u stalnom toku i treba ih brzo i jednoliko vezivati.

Paket mora proći kroz okvir: HIPO PRO XS ima okvir 650 × 500 mm, HIPO ULTRA-B 850 × 800 mm, HIPO PRO 1000 × 800 mm, a HIPO ULTRA 1050 × 800 mm. Minimalna veličina paketa također je važna: HIPO PRO XS i HIPO ULTRA-B mogu vezivati pakete od 80 × 60 mm, HIPO ULTRA od 100 × 60 mm, a AUTOMA od 80 × 80 mm.

HIPO ULTRA postiže do 75 vezivanja u minuti. HIPO PRO XS i HIPO ULTRA-B do 50 vezivanja u minuti, dok AUTOMA može do 28–30 vezivanja u minuti. ASTRA završava ciklus za manje od 2 sekunde. Kod planiranja linije imajte na umu da dva vezivanja po paketu prepolovljuju broj paketa po minuti.

Svaki stroj je podešen za određenu širinu trake. HIPO PRO XS, HIPO ULTRA i HIPO ULTRA-B koriste PP traku širine 5 ili 6 mm. AUTOMA koristi PP traku širine 11–12 mm. HIPO PRO dolazi u tri verzije: za 5–6 mm, za 8–9 mm i za 11–12 mm traku. Verziju birate prilikom narudžbe.

Na HIPO ULTRA-B transportna traka dovodi svaki paket u okvir, senzor pokreće ciklus vezivanja, a traka odvodi paket dalje nakon vezivanja. Operater ne mora rukovati paketom na stroju. U transportnom načinu traka samo prenosi pakete bez vezivanja. Ovakvo rješenje odgovara linijama gdje paketi automatski dolaze s prethodnih strojeva.

HIPO PRO XS, HIPO PRO i HIPO ULTRA-B imaju stolove visine 850 mm. Stol HIPO ULTRA može se podesiti od 850 do 950 mm kako bi odgovarao različitim visinama transportera. Stol ASTRA visok je 800 mm, što odgovara standardnim transporterima i radnim stolovima. Stol AUTOMA visok je 750 mm i ima osam valjkastih osovina.

Pregled strojeva za vezivanje prema tipu i brzini

U tablici su prikazani svi strojevi za vezivanje s tipom, vrstom trake, veličinom okvira i brzinom. Tablicu koristite za brzu usporedbu glavnih značajki.

Za korištenje tablice, prvo pronađite veličinu paketa koji trebate vezati i provjerite prolazi li kroz okvir naveden za svaki stroj. Kod strojeva označenih ‘bez okvira’, HIPO i HIPO BOX, operater ručno postavlja traku oko paketa; kod COMBO mača traku gura ispod palete. Zatim provjerite vrstu i širinu trake koju stroj koristi, jer pogrešna veličina može uzrokovati zastoj. Na kraju, usporedite brzinu svakog modela s brojem paketa koje trebate vezati na sat.

Strojevi za vezivanje paleta za vertikalno i horizontalno vezanje

COMBO, ARCUS i HAMMER su strojevi za vezivanje paleta za velike terete. COMBO je poluautomatski, s motoriziranim mačem duljine 1000 mm koji provlači PET ili PP traku 9–16 mm ispod palete. Operater umeće kraj trake, a stroj je zateže, zavaruje toplinom i reže sa strane. ARCUS je automatski vertikalni stroj za vezivanje paleta s okvirom 1500 × 2200 mm za PET ili PP traku 11–12 mm na jezgri 200 mm. HAMMER je automatski horizontalni stroj za vezivanje paleta s okvirom 1500 × 1500 mm za PP traku 9–15 mm na jezgri 200–210 mm.

ARCUS i HAMMER zahtijevaju trofazni priključak 380 V i komprimirani zrak. HAMMER se može postaviti iznad valjkastog transportera i raditi s ARCUS-om u jednoj liniji, tako da teret može dobiti vertikalne i horizontalne trake u jednom procesu.

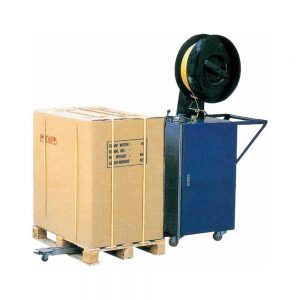

Mač COMBO-a visok je oko 7 cm. Mač prolazi ispod palete i gura traku na drugu stranu. Nakon vezanja, stroj se odvozi do sljedeće palete. COMBO može vezati terete od 650 mm visine i treba do 3 sekunde po vezanju, s rasponom zatezanja od 5–150 kg.

Za COMBO birate vrstu trake prilikom narudžbe: PET traka 12 mm ili 15,5 mm na jezgri 406 mm, ili PP traka 12 mm na jezgri 200 mm. Otvor u paleti mora biti dovoljno velik da mač može proći. Provjerite svoje palete prije narudžbe.

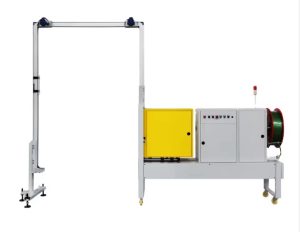

Kod ARCUS-a, paleta stoji u okviru 1500 × 2200 mm, a stroj provlači traku oko tereta vertikalno. Ciklus se može pokrenuti fotoćelijom ili ručno. Prihvaća PET ili PP traku širine 11–12 mm i debljine 0,55–1,0 mm na jezgri 200 mm i treba do 15 sekundi po vezanju. Može nanositi paralelne trake u ručnom, automatskom ili kontinuiranom načinu rada.

Kod HAMMER-a, teret ostaje na mjestu dok se horizontalni okvir pomiče gore-dolje po stupovima i postavlja jednu ili više horizontalnih traka oko njega. Standardni okvir je 1500 × 1500 mm, za terete duljine 500–1500 mm, širine 1000–1500 mm i visine 800–2500 mm.

Kod ARCUS-a i HAMMER-a zatezanje trake podešava se od 0 do 90 kg. Niže zatezanje koristi se za robu koju ne smije zgnječiti, poput mekanih paketa, a više za čvrste snopove ili teške palete. HAMMER koristi komprimirani zrak 0,4–0,6 MPa.

Na COMBO stroju, postavka vremena uvlačenja određuje koliko trake mač gura kroz teret, ovisno o veličini palete. Vrijeme prešanja određuje koliko dugo se spoj pritišće; dulje prešanje daje čvršće zavarivanje. Na HAMMER stroju, senzor detektira paletu, jedinica za vezivanje pomiče se naprijed dok njen graničnik ne dotakne teret, a krajnji prekidači zaustavljaju luk na vrhu i dnu hoda. Grijači na HAMMER i ARCUS strojevima trebaju oko 30 sekundi nakon uključivanja da budu spremni, dok COMBO treba oko minutu.

Vrste traka

Strojevi za vezivanje koriste različite materijale ovisno o pakiranju. PP traka koristi se za kutije i lakše terete, dok je PET traka tvrđa i drži teške palete. Svaki stroj je podešen za određenu širinu trake i raspon debljina.

Traka mora odgovarati stroju po širini, debljini i veličini role. Promjer jezgre i vanjski promjer role moraju odgovarati odvijaču. Uvijek provjerite vrstu trake navedenu za svaki stroj za vezivanje.

PET traka se manje rasteže od PP trake. COMBO i ARCUS prihvaćaju i PET i PP traku; COMBO se kod narudžbe podešava za PET ili PP.

Ako koristite traku koja je šira, uža ili deblja od one za koju je stroj predviđen, može doći do zaglavljivanja u vodilici ili slabih spojeva. Uvijek naručite traku u širini i debljini navedenoj na stranici proizvoda za vaš stroj.

HIPO ULTRA i HIPO ULTRA-B koriste role s jezgrom 200–210 mm i vanjskim promjerom 400–450 mm. HAMMER koristi jezgru 200–210 mm, a ARCUS jezgru 200 mm. COMBO PET traka dolazi na rolama s jezgrom 406 mm.

Role trake čuvajte na suhom i ravnom, dalje od sunca i izvora topline. Tako se sprječava uvijanje trake, što može uzrokovati probleme s uvlačenjem u stroju. Ako je rola deformirana ili je traka vlažna, može doći do lošeg uvlačenja.

COMBO je izrađen za jednu širinu i debljinu trake, koju navodite pri narudžbi. COMBO PET verzije u ponudi podešene su za traku debljine 0,7 mm na jezgri 406 mm. PET traka širine 15,5 mm iz ponude puca na 440 kg kod debljine 0,7 mm i na 540 kg kod 0,9 mm, pa uvijek navedite potrebnu debljinu. PET traka iz ponude namotana je na jezgre 406 mm, dok ARCUS koristi role na jezgri 200 mm.

HIPO, HIPO BOX, HIPO PRO XS i AUTOMA također koriste role na jezgri 200–210 mm. HIPO PRO XS prihvaća role do 450 mm promjera, a AUTOMA do 500 mm promjera i 160 mm širine. ASTRA koristi jezgru 200 mm. PP traka iz ponude standardno dolazi na jezgri 406 mm, a jezgre 200 mm su dostupne po narudžbi, pa navedite jezgru pri narudžbi trake za ove strojeve. Promjena širine trake zahtijeva preinaku, a ne samo podešavanje: na COMBO stroju mijenja se pet dijelova vodilice, a na ASTRA stroju nekoliko dijelova. Razmak vodilice trake na ARCUS stroju podešava se prema debljini trake, pa kod promjene debljine treba prilagoditi razmak za ispravno uvlačenje.

Odabir stroja za vezivanje za vašu liniju

Pravi stroj za vezivanje ovisi o vašem procesu pakiranja. Poluautomatski modeli poput HIPO i HIPO BOX prikladni su za rad na stolu za pakiranje gdje jedna osoba veže pakete različitih veličina. Automatski strojevi s okvirom, kao što su HIPO PRO XS ili HIPO ULTRA, odgovaraju stalnom protoku paketa. Strojevi s transporterom ili strojevi za vezivanje paleta poput ARCUS ili HAMMER rade u liniji bez operatera na svakom paketu.

Ako se vaše kutije zatvaraju strojem za zatvaranje kartona prije vezivanja, provjerite dolaze li paketi na transporteru ili ručno. Broj paketa na sat i njihove veličine određuju trebate li poluautomatski, automatski ili potpuno automatski stroj za vezivanje. Za veće količine ili povezivanje s drugim strojevima prikladni su modeli s transporterom ili okvirom.

Ako na jednom stolu za pakiranje vežete pakete različitih veličina, praktičan je poluautomatski HIPO ili HIPO BOX. Jedna osoba omota traku oko svakog paketa i uvodi kraj u stroj.

Za stalni protok kutija ili snopova koji svi prolaze kroz isti okvir koristi se automatski stroj s okvirom. Operater samo stavlja svaki paket pod okvir, a stroj ga veže. Na HIPO ULTRA-B transporter dovodi paket u okvir, pa operater ne mora rukovati svakim paketom. Ovo odgovara proizvodnim linijama gdje paketi dolaze u pravilnim razmacima.

U liniji za pakiranje, kutije se formiraju i pune, zatim zatvaraju strojem za zatvaranje kartona prije nego što dođu do stroja za vezivanje. Visina stola stroja za vezivanje mora odgovarati transporterima prije i poslije kako bi linija radila bez zastoja.

Za palete, COMBO se dovozi do svake palete, dok ARCUS i HAMMER stoje u liniji i paleta dolazi do njih, često na valjkastom transporteru. Pri planiranju procesa, računajte broj vezivanja kao i broj paketa.

Za prehrambenu i farmaceutsku industriju, proizvođač HIPO ULTRA i HIPO ULTRA-B preporučuje izvedbu od nehrđajućeg čelika. Kod korozivnih proizvoda poput morskih plodova, pazite da tekućine ne ulaze u glavu za vezivanje.

Ako trebate stroj za vezivanje za hladnjaču, HIPO ULTRA-B i COMBO rade od −20 °C. HIPO ULTRA, HIPO PRO XS, AUTOMA, ARCUS i HAMMER predviđeni su za rad od 0 °C naviše.

Što utječe na cijenu stroja za vezivanje

Cijena stroja za vezivanje ovisi o tome je li poluautomatski ili automatski, veličini okvira, ima li transporter i je li stroj za palete koji zahtijeva 380 V i komprimirani zrak. Trošak rada određuje traka koja se koristi. Cijena je prikazana na svakoj kartici proizvoda.

Uvijek naručite traku u širini, debljini i veličini jezgre koja odgovara vašem stroju. Na svakoj kartici proizvoda možete koristiti gumb Zatraži ponudu za izračun ili gumb Dodaj u upit za više proizvoda u jednom zahtjevu.

Posebna veličina okvira ulazi u izračun cijene. HIPO PRO nudi druge veličine okvira na zahtjev uz nadoplatu, a okviri HIPO ULTRA i HIPO ULTRA-B izrađuju se po narudžbi.

Za izračun potrošnje trake po teretu, zbrojite duljinu oko tereta i preklop na spoju, pa pomnožite s brojem vezivanja po teretu. Duljinu role podijelite s tim brojem da dobijete koliko tereta možete vezati s jednom rolom, primjerice 2500 m na PET roli 12 × 0,6 mm ili 1250 m na roli 15,5 × 0,9 mm. Potrošni dijelovi poput grijaćih ploča, opruga i induktivnih prekidača na HIPO PRO XS te noževa glave za vezivanje na ARCUS stroju ulaze u trošak rada.

Kako održati čvrstoću spojeva

Čvrstoća spoja ovisi o temperaturi grijača i kvaliteti trake. Slabi spojevi često nastaju zbog previše vrućeg ili prehladnog grijača. Istrošena grijaća ploča također može uzrokovati slab spoj. Prašina od trake u vodilici može uzrokovati probleme s uvlačenjem, pa redovito čistite vodilicu trake.

Prije bilo kakvog rada na stroju za vezivanje, isključite napajanje i ostavite da se grijač ohladi oko 5 minuta. Radi sigurnosti, držite ruke izvan vodilice trake dok stroj radi.

Kada se temperatura u prostoriji znatno mijenja, možda ćete trebati prilagoditi temperaturu grijača. Na stranicama proizvoda HIPO ULTRA, HIPO ULTRA-B i HAMMER navedena je ova prilagodba. Ako primijetite da se spojevi lako lome, provjerite temperaturu grijača i stanje grijaće ploče prije nego što mijenjate druge postavke.

Ako su trake labave nakon vezivanja, napetost je možda prenisko postavljena ili je valjak za napinjanje istrošen. Na strojevima kod kojih napetost podešavate mehanički ili elektronički, povećajte postavku za čvršće pakete. Ako je valjak istrošen, može proklizavati i neće dovoljno zategnuti traku. Zamijenite istrošene valjke kako bi napetost bila ujednačena.

Ako traka ne ulazi u stroj, provjerite je li kolut pravilno postavljen i nalazi li se kraj trake između valjaka za prethodno uvlačenje.

Na modelima HIPO ULTRA i HIPO ULTRA-B akumulator treba sadržavati oko 1,5 puta duljinu puta trake. Previše trake u akumulatoru može uzrokovati zaglavljivanja, a premalo može dovesti do kratkog uvlačenja, osobito kod velikog luka. Mazati bregaste osovine i valjke jednom tjedno, koristeći ulje N68 na HIPO ULTRA i HIPO ULTRA-B.

Zavar možete provjeriti vizualno: na HIPO ULTRA, HIPO ULTRA-B, AUTOMA i HAMMER najmanje 90 posto preklopa trake mora biti zavareno, a spoj mora biti unutar 2 mm od predviđenog mjesta. Na HIPO PRO XS najmanje 90 posto preklopa je zavareno. Ako je spoj samo djelomično otopljen, moguće je da postoji problem s grijačem. Na ASTRA stroju ne smije biti ulja na valjcima za uvlačenje i prethodno uvlačenje, jer je konstruiran za rad bez podmazivanja, a ulje na valjcima uzrokuje proklizavanje trake.

Pri topljenju trake nastaju isparavanja. COMBO i ASTRA imaju ventilator koji odvodi isparavanja s mjesta zavarivanja, ali prostorija također treba biti prozračena. Kod COMBO modela, prašina od trake na grijaču uzrokuje loše spojeve i pogrešnu napetost, pa je potrebno redovito čišćenje. Grijač na COMBO stroju čisti se ili mijenja tek 30 minuta nakon isključivanja napajanja, kako bi se potpuno ohladio.

Kontrolna lista prije narudžbe stroja za vezivanje

Prije narudžbe provjerite najveći i najmanji paket koji trebate vezati, vrstu i širinu trake te broj paketa i vezivanja po satu. Provjerite dolaze li paketi na transportnoj traci ili ručno te uskladite visinu stola s vašom linijom. Provjerite električno napajanje i treba li odabrani stroj za vezivanje komprimirani zrak.

Izmjerite i raspoloživi prostor te visinu vaše linije za pakiranje. Za svaki stroj za vezivanje na stranici su navedeni jamstvo i tehnički podaci.

Izmjerite najveći i najmanji paket koji trebate vezati i usporedite ih s veličinom luka i minimalnom veličinom paketa navedenom za svaki stroj.

Odaberite vrstu trake, PP ili PET, te provjerite širinu i debljinu. Provjerite odgovaraju li unutarnji promjer jezgre i vanjski promjer koluta držaču na vašem stroju.

Izbrojite broj paketa i broj vezivanja po paketu u najopterećenijem satu. To će vam pomoći da odaberete stroj za vezivanje odgovarajuće brzine.

Provjerite električno napajanje: 220 V jednofazno za stolne i lučne strojeve te COMBO, 380 V trofazno i komprimirani zrak za ARCUS i HAMMER. Planirajte prostor za stroj, uključujući visinu stola u odnosu na transportere i dovoljno mjesta za operatera i zamjenu koluta. HIPO ULTRA i HIPO ULTRA-B zahtijevaju najmanje 2000 × 1500 mm poda i pod nosivosti 350 kg/m². Lučni stroj premještajte viličarom ispod okvira, nikada ispod luka.

Izmjerite prostor na podu za vaš stroj: sam ARCUS zauzima oko 3890 × 640 mm, HAMMER 1930 × 3320 mm s visinom od 2800 mm, dok COMBO zahtijeva najmanje 2,5 × 2,5 m prostora.

HAMMER se isporučuje djelomično rastavljen, a luk se pričvršćuje pri montaži na lokaciji, pri čemu je potreban viličar za premještanje. ARCUS dolazi kao ormar i tri dijela okvira koji se spajaju vijcima na licu mjesta.

Pitanja o strojevima za vezivanje

Koji strojevi za vezivanje trebaju komprimirani zrak?

ARCUS i HAMMER strojevi za vezivanje paleta zahtijevaju 380 V trofazno napajanje i komprimirani zrak. Svi ostali strojevi za vezivanje na ovoj stranici rade isključivo na električnu energiju.

Koliko veliki paket može obraditi stroj za vezivanje?

Najveća veličina paketa ovisi o veličini luka. Na primjer, ARCUS ima luk 1500 × 2200 mm, HAMMER standardno 1500 × 1500 mm, a HIPO ULTRA 1050 × 800 mm. Paket mora stati unutar luka; HIPO, HIPO BOX i COMBO nemaju luk.

Koja je razlika između stroja za vezivanje i stroja za bandiranje?

Stroj za vezivanje omotava PP ili PET traku oko kutija, snopova ili paleta s većom napetošću. Stroj za bandiranje koristi usku papirnu ili OPP vrpcu s napetošću do 5 kg, prikladnu za mekane snopove, tiskane materijale ili male kutije; strojevi za bandiranje imaju svoju kategoriju.

Koje vrste traka koriste ovi strojevi?

Strojevi za vezivanje na ovoj stranici koriste PP ili PET traku širine od 5 mm do 16 mm, ovisno o modelu. Vrsta trake navedena je za svaki stroj.
