Kada koristiti ručni alat za vezanje traka i kako radi

Ručna vezačica trake koristi se kada je potrebno ručno zategnuti i spojiti traku. Operater koristi polugu za zatezanje, bez potrebe za baterijom, električnim kabelom ili komprimiranim zrakom.

Vrsta spoja ovisi o alatu. PPST-13/16 preša metalnu spajku na PP traku. A3, BO-51 i A4 rade spoj bez spojnice na čeličnoj traci, pa nisu potrebne spajke. Ručni zatezač traka za tekstilne i kompozitne trake koristi žičanu kopču. Spajke i kopče dostupne su u podkategoriji Spajke za trake.

Ručni alati za vezanje traka mogu se koristiti gdje god se nalazi teret: na utovarnoj rampi, u dvorištu ili na terenu izvan glavne linije za pakiranje.

Operater zateže traku povlačenjem poluge. Količina zatezanja ovisi o snazi i tehnici operatera, pa se napetost može razlikovati od osobe do osobe, za razliku od baterijskih ili pneumatskih alata koji zaustavljaju zatezanje na zadanoj vrijednosti.

Vrsta spoja utječe na potrošni materijal koji trebate imati na zalihi, poput spajki ili kopči.

Ručni industrijski alati za vezanje praktični su za poslove gdje se dnevno veže manji broj traka. Ako trebate vezati veći broj paleta ili kutija u jednoj smjeni, operater se može umoriti i napetost može postati neujednačena. U takvim slučajevima, baterijski alat održava konstantnu napetost i smanjuje umor.

Na A3 i A4 alatima rade se dvije poluge. Prvo, držite kraj trake i snažno povucite traku oko paketa. Obje slojeve trake položite u alat. Polugu za zatezanje pomičite naprijed-natrag dok traka ne bude zategnuta. Zatim gurnite ručku za spajanje prema naprijed da formirate spoj i vratite je u početni položaj.

Obje ruke ostaju na alatu tijekom rada. Jedna ruka upravlja polugom za zatezanje, dok druga drži ručku za spajanje. Tijekom spajanja, ruka na poluzi za zatezanje preuzima silu spajanja. Za završetak, držite odrezani kraj trake, podignite klackalicu i izvucite alat bočno s trake.

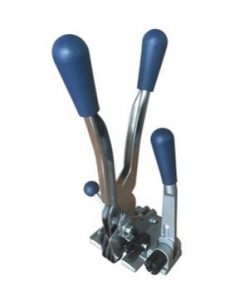

Ručna vezačica trake za PP traku: PPST-13/16

PPST-13/16 je ručna plastična traka za vezanje za PP traku. Alat zateže traku, preša metalnu spajku i reže traku. Radi s PP trakama širine 12–13 mm ili 15–16 mm.

Spoj se radi metalnom spajkom: za traku 12–13 mm koriste se spajke 13 mm, a za traku 15–16 mm spajke 16 mm. Spajke za PP traku pakirane su po 1000 komada. Ovaj alat koristi se za pakiranje kutija i proizvoda.

Kao 3-u-1 alat, PPST-13/16 ne zahtijeva poseban zatezač, spajku ili rezač.

Spajka mora odgovarati širini trake. Ako je spajka preširoka ili preuska, spoj neće držati. Za svaki spoj koristi se jedna spajka, pa naručite dovoljan broj spajki prema planiranom broju vezanja. Spajke se nalaze u podkategoriji Spajke za trake.

Ako trebate kompletno rješenje, podkategorija set za pakiranje pp trakom sadrži setove s PPST-13/16, PP trakom, spajkama i kolicima za traku, tako da imate sve dijelove potrebne za pakiranje i mobilnost u radnom prostoru.

PPST-13/16 je namijenjen isključivo za PP traku, nije za PET traku.

Kod PPST-13/16 spajka se stavlja prije zatezanja. Kraj trake stegnite ispod ručke za pritisak, provucite traku oko paketa i kroz alat, te stavite spajku na preklop. Zatežite polugu dok traka ne bude čvrsta. Jednim pritiskom ručke spajka se preša i traka reže u istom pokretu. Dva PPST seta dolaze s PP trakom 12 x 0,8 mm ili 15,5 x 0,7 mm, što odgovara dvjema širinama alata. Rezač, opruga rezača i čeljusti za prešanje su zamjenjivi dijelovi prema tvorničkoj listi, pa se u slučaju trošenja mijenja samo taj dio, a ne cijeli alat.

Traka, širina i spoj: pregled ručnih alata za vezanje traka

Tablica u nastavku prikazuje svaki ručni alat za vezanje traka s vrstom trake, širinom trake i vrstom spoja koji alat radi. Detalje o širini trake za BO-51 i A4 pogledajte na stranici proizvoda.

Za korištenje tablice, prvo pronađite materijal trake s kojom radite, primjerice PP, čelik, tekstil ili kompozit. Zatim provjerite stupac širine trake kako biste vidjeli koji alat odgovara vašoj traci. Stupac spoj pokazuje koristi li alat metalnu spajku, radi li spoj bez spojnice ili koristi žičanu kopču.

Opcije ručnih alata za vezanje čelične trake bez spojnice: A3, BO-51 i A4

A3, BO-51 i A4 su ručni alati za vezanje čelične trake bez spojnice. Spoj se radi bez spajke ili kopče, pa nije potrebno nabavljati spajke. A3 je za čelične trake širine 13, 16 ili 19 mm i za čelik vlačne čvrstoće 700–850 N/mm².

A4 je za čelične trake debljine 0,55–0,75 mm, s maksimalnim zatezanjem oko 8000 N i čvrstoćom spoja 80–85 posto vlačne čvrstoće trake. Za BO-51 i A4 provjerite širinu trake na stranici proizvoda. A3 je ručni alat za vezanje čelične trake za ravne pakete poput paleta, bala, sanduka i kutija.

Alat sam izrađuje spoj bez spojnica, pri čemu reže i međusobno isprepliće dva sloja čelične trake. Modeli A3, BO-51 i A4 rade na ovaj način, pa je dovoljno imati na skladištu samo čeličnu traku.

Na modelu A4 vodilica trake i podešavanje debljine namještaju se prema traci prije upotrebe. Ručka za zatvaranje gura se prema naprijed kako bi se formirao spoj.

BO-51 je ručna vezačica trake bez spojnica namijenjena isključivo za čeličnu traku. Ne radi s plastičnom ili poliesterskom trakom, pa uvijek provjerite tip trake prije upotrebe. Prilikom rada s čeličnom trakom obavezno nosite rukavice i zaštitu za oči, jer su rubovi oštri, a napeta traka može odskočiti pri rezanju. Tijekom zatezanja i rezanja stanite sa strane trake kako biste smanjili rizik od ozljede.

Kod vizualne provjere spoja na A3, gornja traka mora biti zakačena 1 do 1,5 mm, najviše 2 mm, u donju traku i čisto odrezana. Rezač ne smije ostaviti ogrebotinu na donjoj traci. Ako je spoj preplitak i gornja traka nije odrezana, spoj je preslab. Ako je spoj predubok, donja traka će biti izgrebana. U oba slučaja traku treba skinuti s paketa i ponovno podesiti dubinu zatvaranja imbus ključem koji dolazi uz A3.

Proizvođač A3 napominje da čelična traka s malim istezanjem pri kidanju nije prikladna, pa pri narudžbi trake tražite podatak o istezanju uz vlačnu čvrstoću. Na A4 debljina trake podešava se okretanjem pločice za podešavanje na bočnoj strani alata. Razmak između zateznog kotača i prihvatnika održava se na 0,6 mm pomoću vijka za podešavanje i kontra-matice. Ako traka klizi tijekom rada, provjerite i ovaj razmak.

Ručna vezačica trake za tekstilne i kompozitne trake

Ručni natezač trake za tekstilne (poliesterske) i kompozitne (prugaste) trake dostupan je u tri veličine: 13–19 mm, 19–25 mm i veličina za trake do 50 mm.

Spoj se radi pocinčanom žičanom kopčom. Traka se provlači kroz kopču i zateže alatom. Ovakav spoj koristi se kod vezivanja s kompozitnom trakom.

Odaberite veličinu natezača koja odgovara širini vaše trake.

Kopča drži traku napetošću koju ste postigli. Žičana kopča mora odgovarati širini trake, inače spoj može proklizati. Žičane kopče nalaze se u podkategoriji Spojnice za trake; tamo provjerite postoji li kopča za vašu širinu trake.

Tekstilna i kompozitna traka je mekana, lagana i ne hrđa. U podkategoriji Setovi za vezivanje paleta nalazi se set s ručnim natezačem za kompozitnu traku 13–19 mm, kompozitnom trakom, žičanim kopčama i kolicima za odmotavanje, što je praktično za početak ručnog vezivanja u novom pakirnom prostoru.

Ručni natezač trake za tekstilne i kompozitne trake radi isključivo s tekstilnom (poliesterska vlakna) i kompozitnom trakom. Nije namijenjen za PP, PET ili čeličnu traku.

Set s natezačem 13–19 mm sadrži dvije role kompozitne trake širine 16 mm, svaka po 600 m, 1000 žičanih kopči za 16 mm traku i kolica za odmotavanje.

Alat za provlačenje paletnih traka B190cm

Alat za provlačenje paletnih traka B190cm je fleksibilna šipka od vlakana duljine 1900 mm s poliuretanskom kopčom na vrhu. Traka se pričvrsti u glavu, provuče ispod palete i izvuče na drugoj strani. Radi s PP, PET i drugim trakama do 25 mm širine i 1,5 mm debljine.

Tijekom korištenja B190 operater cijelo vrijeme stoji, bez saginjanja ili klečanja kod svake palete. To je važno kad se dnevno veže veći broj paleta. Zakrivljena glava alata klizi preko letvica palete, pa se traka ne zapinje niti ne zastaje pri provlačenju.

Traka se s role odvija s prirodnim zavojem, pa se pri ručnom guranju pod paletu savija i zapinje za letvice. S B190 kraj trake ostaje u kopči na vrhu šipke dok ne izađe na drugoj strani.

B190 ne pokriva najšire tekstilne i kompozitne trake, dok najveći ručni natezač prima trake do 50 mm. B190 samo provlači traku ispod palete. Zatezanje i spajanje trake zatim se radi odgovarajućim alatom za tu traku, bilo ručnim, baterijskim ili pneumatskim.

Ručni industrijski alati za vezanje ili alati na pogon

Ručni alati za vezivanje traka prikladni su za nekoliko vezanja dnevno i za mjesta bez električne energije ili komprimiranog zraka. Snaga zatezanja ovisi o operateru, pa može više varirati nego kod akumulatorskog alata za vezanje trakom ili pneumatskih modela, koji zaustavljaju zatezanje na zadanoj sili.

Prije odluke između ručnih industrijskih alata za vezanje i alata na pogon, izbrojite koliko traka dnevno vežete.

Tamo gdje nema utičnica ili dovoda zraka, ručni alat radi bez problema. Akumulatorski alati također rade bez crijeva, dok pneumatski alati zahtijevaju dovod zraka, koji nije dostupan u svakom prostoru.

Vrsta spoja utječe na trošak rada. PPST-13/16 koristi jednu spajnicu po traci, pa ih treba imati na skladištu. A3, BO-51 i A4 rade spoj bez spojnica na čeličnoj traci, pa nije potrebno kupovati ni skladištiti spojnice. Ručni natezač za tekstilne i kompozitne trake koristi jednu žičanu kopču po spoju, što je još jedan potrošni materijal koji treba naručiti.

Ručni alat je koristan i kao drugi alat za povremene poslove izvan glavne linije za pakiranje.

Za PP traku usporedite način spajanja. Za razliku od PPST-13/16, akumulatorski alati za PET i PP traku, koji pokrivaju širine od 9 do 25 mm, spajaju traku trenjem i ne trebaju spojnice.

Nijedan alat iz ove kategorije ne zateže niti spaja PET traku; B190 može samo provući traku ispod palete. PET traka se veže akumulatorskim alatima ili pneumatskim alatom za PET traku. Za čelične trake deblje od onih koje prima A4, akumulatorski i pneumatski alati iz trgovine pokrivaju čelične trake do 1,2 mm debljine i spajaju ih spajnicom ili kopčom.

Za veći broj tekstilnih ili kompozitnih traka dnevno, akumulatorski natezač prima trake 16–40 mm i koristi isti žičani spoj kao i ručni natezač. Za razliku od A3 i A4, nekoliko akumulatorskih alata omogućuje rad jednom rukom.

Sigurna uporaba i održavanje ručnih alata za vezanje traka

Pri radu s ručnim alatima za vezanje traka uvijek nosite rukavice i zaštitu za oči. Rubovi čelične trake su oštri. Tijekom zatezanja stanite sa strane trake. Napeta traka može odskočiti pri rezanju, pa je uvijek režite sa strane rezačem za trake. Na oštrim rubovima koristite zaštitu za rubove kako biste spriječili oštećenje trake i ozljede.

Ručni alati za vezanje traka trajat će dulje ako redovito čistite i podmazujete pokretne dijelove. Istrošen ili zaprljan prihvatnik može uzrokovati proklizavanje trake. Nikada ne podižite niti povlačite teret pomoću trake.

Tijekom zatezanja stanite sa strane trake, a ne izravno u liniji s njom. Ako traka pukne ili proklizne, može odskočiti velikom silom.

Napetu traku režite rezačem za trake, uvijek sa strane. U praksi, rezanje sa strane drži ruke i tijelo izvan puta trake ako odskoči.

Pri rezanju napete čelične trake čvrsto držite gornji dio, jer donja traka naglo odskoči naprijed. Upute proizvođača A4 zahtijevaju zaštitne rukavice otporne na rezanje te zaštitu za oči i lice pri svakoj upotrebi alata.

Prste uvijek držite podalje od područja zateznog kotača i nikada ne stavljajte ruku između trake i paketa dok je traka napeta. Nemojte otpremati teret sa spojem koji nije pravilno napravljen. Ako spoj nije ispravan, skinite traku i ponovno vežite paket.

Kod jake prljavštine ili obojene trake redovito čistite probijač, matrice, prihvatnik i pogonski kotač na A3. Dovoljno je ispuhivanje komprimiranim zrakom, ali uvijek nosite zaštitu za oči. Traku uzimajte s koluta na kolicima za odmotavanje i kraj trake vratite u kolut kad završite, kako se rola ne bi odmotalo. Prije zatezanja stanite na ravnu, čvrstu podlogu s obje noge, osobito na povišenim radnim mjestima, jer traka koja pukne može vas izbaciti iz ravnoteže.

Što utječe na cijenu ručnih alata za vezivanje traka

Cijena ručnog alata za vezivanje traka ovisi o vrsti trake za koju je namijenjen, vrsti spoja koji izrađuje i širini trake koju može obrađivati. Alati bez spojnica ne zahtijevaju spone, dok alati za PP, tekstilne ili kompozitne trake koriste spone ili kopče, što je dodatni trošak u radu. Cijena je prikazana na svakoj kartici proizvoda.

Na svakoj kartici proizvoda možete koristiti gumb Zatraži ponudu za slanje upita ili gumb Dodaj u upit za skupljanje više proizvoda u jedan zahtjev.

Žičane kopče isporučuju se u kutiji: 1000 komada po kutiji za trake širine 16 mm i 19 mm, te 500 komada po kutiji za traku širine 25 mm.

Izračunajte trošak po traci: cijena duljine trake oko paketa plus preklop, uz jednu sponu ili kopču ako alat to zahtijeva. Ručni alat nema bateriju ni punjač za zamjenu. Osim trake i spojnica ili kopči, trošak u radu su i potrošni dijelovi poput noža.

Što provjeriti prije narudžbe ručnog alata za vezanje traka

Prije narudžbe provjerite materijal, širinu i debljinu trake. Spone i kopče moraju odgovarati širini trake. Spone i žičane kopče nalaze se u podkategoriji Spone za vezivanje; tamo provjerite je li vaša širina trake navedena.

Izračunajte broj traka koje dnevno postavljate. Ako trebate komplet, podkategorija setovi za vezivanje paleta sadrži setove s PPST-13/16 ili ručnim zatezačem za kompozitne trake 13–19 mm. Uvijek provjerite sadrži li set odgovarajuću traku i spojne dijelove.

Za čelične trake obratite pozornost i na vlačnu čvrstoću, jer je A3 namijenjen čeličnoj traci vlačne čvrstoće 700–850 N/mm².

Odaberite vrstu spoja za svoju traku: PPST-13/16 preša metalnu sponu na PP traku, A3, BO-51 i A4 izrađuju spoj bez spone na čeličnoj traci, a ručni zatezač za tekstilne i kompozitne trake koristi žičanu kopču.

Za vezivanje paleta dodajte alat za provlačenje trake ispod palete B190, kako biste postavili traku ispod palete bez saginjanja.

Prije narudžbe izmjerite traku koju koristite. Širinu provjerite ravnalom, a debljinu čeljustima na nekoliko mjesta ili pročitajte obje vrijednosti s etikete na kolutu.

Ne naručujte čelične spone za A3, BO-51 ili A4. Čelične spone 16 x 40 mm za ručno vezivanje namijenjene su za ručni zatezač i kliješta za spajanje.

Kolica za odmotavanje birajte prema promjeru jezgre koluta. Za PET i PP kolute koristite kolica 405/406 mm, za špagu i PP kolute 200 mm, za tekstilnu traku 76 mm, a za čelične kolute posebna kolica. PP traka iz naše ponude dolazi na jezgri od 406 mm.

Pitanja o ručnim alatima za vezivanje traka

Treba li alat bez spone koristiti spone?

Ne, alat bez spone kao što su A3, BO-51 ili A4 izrađuje spoj na čeličnoj traci bez spone ili kopče. Za ove modele ne trebate kupovati spone.

Koji ručni alat za vezivanje traka je za PP traku?

PPST-13/16 je za PP traku širine 12–13 mm ili 15–16 mm. Zateže, preša metalnu sponu i reže traku u jednom alatu.

Kako se tekstilna ili kompozitna traka spaja ručnim alatom?

Tekstilna i kompozitna traka spaja se pocinčanom žičanom kopčom. Traka se provlači kroz kopču i zateže ručnim zatezačem za tekstilne i kompozitne trake.

Kako provući traku ispod palete?

Koristite alat za provlačenje trake ispod palete B190. Učvrstite traku u glavu alata, gurnite šipku ispod palete i izvucite je na drugoj strani. Operater cijelo vrijeme stoji.
