SMARTWRAP RA1000 stroj za omatanje paleta s rotirajućom rukom, visina omatanja 2000 mm, prednaprezanje 250 %

SMARTWRAP RA1000 omatalica paleta s rotirajućom rukom

RA1000 je stroj za omatanje paleta s rotirajućom rukom: paleta miruje na podu, a ruka nosi nosač folije oko nje. To odgovara visokim, teškim ili nestabilnim teretima koje ne treba okretati. Ovaj stroj za omatanje paleta s rotirajućom rukom koristi se gdje je potrebna stabilnost tereta.

Omata palete do 1,2 × 1,2 m i do 2000 mm visine, s prednaprezanjem folije od 250 %; ruka se okreće 3–12 okr/min, podesivo.

SMARTWRAP RA1000 koristi stretch foliju širine 500 mm na rolama do 250 mm promjera. Paleta se postavlja izravno na pod ispod ruke pomoću paletnog viličara ili viličara, bez okretnog stola i rampe. Prednaprezanje od 250 % omogućuje veću iskoristivost folije po paleti, pa je potrošnja folije manja.

Kapacitet stroja iznosi 25–30 paleta na sat, ovisno o vrsti tereta i odabranom programu omatanja. Sila omatanja i broj okretaja na dnu i vrhu palete podešavaju se na touch screen zaslonu: jače za teške terete, slabije za lagane kutije. Senzori su SICK, Autonics i OMRON, a stroj ima zaustavljanje u nuždi i odbojni branik protiv sudara ispod nosača folije. Ako folija proklizava, valjci nosača folije čiste se alkoholom, a stroj se čisti suhom krpom ili neutralnim deterdžentom, nikada otapalima ili benzinom.

Fotoćelija detektira vrh tereta; nosač folije omata dno, podiže se, omata vrh i spušta se natrag. Folija se pokreće i reže ručno.

Upravlja se PCB pločom s X-Line touch screen zaslonom i radi na 220 V, 50/60 Hz. Dimenzije stroja su 2,68 × 1,1 × 3,1 m, masa 600 kg.

Tehničke specifikacije

Što radi stroj za omatanje paleta s rotirajućom rukom

• Teret miruje. Ruka se okreće, a ne paleta, pa se visoki i nestabilni tereti ne tresu.
• Nema okretni stol, nema rampe. Paletni viličar ili viličar postavlja paletu izravno na pod ispod ruke.
• Manja potrošnja folije. Prednaprezanje 250 % omogućuje veću iskoristivost folije po paleti.
• Samostalno pronalazi visinu. Fotoćelija detektira vrh tereta.
• Sigurno za rad. Zaustavljanje u nuždi i odbojni branik protiv sudara ispod nosača folije.
• 25–30 paleta na sat. Ovisno o teretu i programu omatanja.

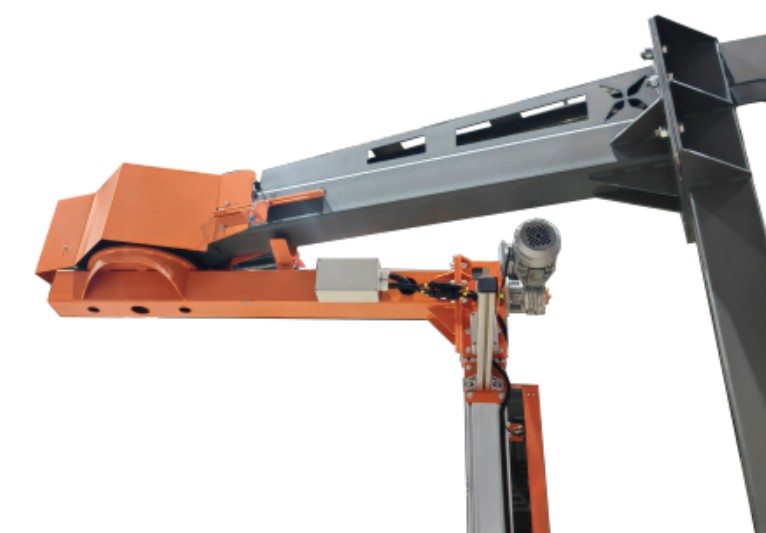

Ruka, nosač folije i upravljanje

• Omotač paleta s rotirajućom rukom, paleta miruje na podu
• Paleta do 1,2 × 1,2 m, visina omatanja do 2000 mm
• Prednaprezanje 250 %, folija širine 500 mm, rola do 250 mm
• Brzina ruke 3–12 okr/min, podesivo
• Do 25–30 paleta na sat
• Fotoćelija za visinu tereta, sila omatanja podesiva
• Upravljanje PCB, X-Line touch screen
• Pogon ruke preko okretnog ležaja, pogon nosača folije remenom
• SICK, Autonics i OMRON senzori, Schneider sklopna oprema
• 220 V, 50/60 Hz; stroj 2,68 × 1,1 × 3,1 m, 600 kg

Kako koristiti RA1000

1. Postavite rolu folije na nosač i provucite foliju prema nacrtu na nosaču, ljepljiva strana prema teretu.
2. Postavite paletu na pod ispod ruke pomoću paletnog viličara ili viličara i napustite područje.
3. Zavežite kraj folije za paletu.
4. Odaberite program na touch screen zaslonu i pokrenite: ruka se okreće, a nosač folije omata gore-dolje.
5. Kada se ruka zaustavi u početnom položaju, ručno odrežite foliju i odvezite paletu.

Podešavanje i održavanje

• Sila omatanja. Podesivo na touch screen zaslonu: jače za teške terete, slabije za lagane kutije.
• Broj okretaja na dnu i vrhu. Podešava se na touch screen zaslonu, tako da su baza i vrh palete povezani s teretom.
• Sigurnost. Provjeravajte zaustavljanje u nuždi i odbojni branik svaki dan; nitko ne smije stajati ispod ruke.
• Čišćenje. Suha krpa ili neutralni deterdžent, nikada otapala ili benzin.
• Valjci nosača folije. Ako folija proklizava, očistite valjke alkoholom.
• Podmazivanje i provjere. Podmazujte lance i ležajeve; provjerite remen u stupu i okretni ležaj ruke prema rasporedu iz upute.

Odabir i instalacija omotača s rotirajućom rukom SMARTWRAP RA1000

Provjerite je li prostor iznad stroja slobodan od prepreka i je li pod ravan te može li podnijeti težinu stroja.

Kako biste izbjegli zastoje, osigurajte da su svi senzori čisti od prašine i nečistoća. Za integraciju u pakirnu liniju, isplanirajte tijek rada tako da se palete mogu dovoziti i odvoziti bez prelaska puta kretanja ruke.

Prije narudžbe

Cijena je prikazana na ovoj stranici. Nekoliko detalja određuje odgovara li stroj Vašim paletama: provjerite ih prije narudžbe ili nam ih pošaljite pa ćemo ih zajedno proći.

• Vaše palete. Do 1,2 × 1,2 m i 2000 mm visine.
• Folija. Stretch folija širine 500 mm, na rolama do 250 mm promjera.
• Prostor. 2,68 × 1,1 m poda i 3,1 m visine, plus prolaz ruke oko palete.
• Struja. 220 V, 50/60 Hz.
• Težina. Stroj teži 600 kg.
