Stroj za vezanje trakom s transporterom HIPO ULTRA-B, 220V, za PP traku širine 5-6 mm, debljine 0,5-0,8 mm, okvir – širina 850 mm, visina 800 mm

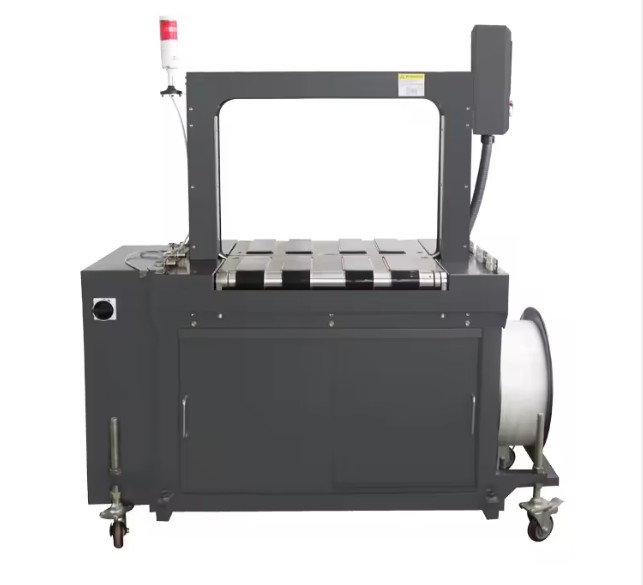

HIPO ULTRA-B automatski stroj za vezivanje s transportnom trakom i lukom 850 × 800 mm

HIPO ULTRA-B je automatski stroj za vezivanje s vlastitom transportnom trakom: traka prenosi paket u luk, senzor pokreće ciklus, stroj stavlja PP traku za vezivanje oko paketa, zavaruje je ispod i pomiče dalje – do 50 vezivanja u minuti, bez rukovanja paketom. Okvir na ovom stroju je 850 mm širok i 800 mm visok iznutra, izrađen po našoj narudžbi; standardni luk proizvođača je 650 × 500 mm.

Koristi polipropilensku traku za vezivanje širine 5 ili 6 mm i debljine 0,5–0,8 mm – širinu navodite pri narudžbi – i zatvara je toplinskim zavarom ispod paketa. Zatezanje je podesivo do 30 kg, radni stol je visok 850 mm, a paketi mogu biti teški do 80 kg.

Stroj koristi kolutove PP trake s jezgrom promjera 200–210 mm, vanjskim promjerom 400–450 mm i širinom 175–190 mm, koji se postavljaju sa strane stroja. Minimalna veličina paketa koji može proći kroz luk je 80 × 60 mm, a zavarena površina spoja iznosi najmanje 90 %, s odstupanjem položaja zavara do 2 mm.

Razina buke stroja ne prelazi 75 dB(A), što ga čini prikladnim za rad u dvoranama za pakiranje. Radno okruženje može biti u rasponu od −20 do 40 °C, uz relativnu vlažnost do 98 %.

PLC s dodirnim zaslonom upravlja strojem: zaslon broji cikluse, prikazuje alarme i sadrži postavke za uvlačenje trake, povlačenje trake i vrijeme hlađenja. Postoje dva načina rada – automatski, gdje senzor pokreće vezivanje za svaki paket, i transport, gdje traka samo prenosi i ne veže.

Namijenjen je linijama za pakiranje u skladištima, logistici i proizvodnji koje obrađuju kartone, kutije, novine ili časopise bez operatera uz stroj. Potrebno je standardno napajanje 220 V jednofazno i potrošnja je 1,0 kW.

Tehničke specifikacije

Što transportna traka mijenja na vašoj liniji za pakiranje

• Nitko ne stoji uz stroj. Transportna traka uvodi paket, senzor pokreće ciklus, a vezani paket izlazi na traci.
• 50 vezivanja u minuti. Dovoljno brzo za kontinuirani rad linije, a traka i zavar su isti na svakom paketu.
• Stanu veliki paketi. Okvir 850 × 800 mm prima znatno veće kartone od standardnog luka proizvođača 650 × 500 mm.
• Transport bez vezivanja. U načinu transporta traka samo prenosi pakete, tako da stroj može ostati u liniji kada serija ne treba traku za vezivanje.
• Podešava se jednom na zaslonu. Zatezanje do 30 kg, temperatura grijača, uvlačenje trake i vrijeme hlađenja podešavaju se na dodirnom zaslonu i ponavljaju na svakom paketu.
• Obično napajanje. 220 V jednofazno, 1,0 kW i 6 A – nije potrebna trofazna priključnica.
• Dovoljno tiho za dvoranu za pakiranje. Razina buke ostaje na ili ispod 75 dB(A).

Upravljanje, zavarivanje i sigurnost

• PLC upravljanje s dodirnim zaslonom: brojač ciklusa, popis alarma i ekrani s parametrima
• Dva načina rada: automatsko vezivanje pokreće senzor ili samo transport
• Transportna traka s glavom za vezivanje iznad nje
• Automatsko uvlačenje trake i automatska detekcija kraja trake
• Elektronička kontrola temperature grijača; topljivi spoj ispod paketa
• Tipka za pokretanje, indikator napajanja i zaustavljanje u nuždi na panelu
• Upozoravajući znakovi na opasnim točkama i poklopci na dijelovima pod naponom
• Veliki radni stol i bubanj za traku za vezivanje velikog kapaciteta sa strane stroja
• Luk izrađen po mjeri: 850 × 800 mm na ovom stroju, 650 × 500 mm kao standard proizvođača
• Razina buke nije viša od 75 dB(A)

Kako koristiti HIPO ULTRA-B stroj za vezivanje

1. Uključite stroj; indikator napajanja svijetli.
2. Postavite kolut PP trake za vezivanje prema strelici na vanjskoj prirubnici i provucite traku do ulaza do predulaznih valjaka.
3. Pritisnite ručnu (inkrementalnu) tipku: stroj puni akumulatorsku kutiju i sam provlači traku kroz luk.
4. Pričekajte dok grijaća ploča ne postigne radnu temperaturu.
5. Odaberite način rada: automatski, gdje senzor pokreće traku za svaki paket, ili transport, gdje traka samo prenosi.
6. Neka transportna traka prenese paket u sredinu luka i držite ruke podalje od područja vezivanja.

Postavke, održavanje i česti kvarovi

• Zatezanje. Postavlja se na dodirnom zaslonu; veći broj znači veće zatezanje, do 30 kg. Mijenjajte u malim koracima i provjerite paket.
• Temperatura grijača i vrijeme hlađenja. Oboje se podešava na dodirnom zaslonu. Prilagodite temperaturu grijača kad se temperatura prostorije znatno mijenja, a vrijeme hlađenja prema traci i zatezanju koje koristite.
• Traka u akumulatoru. Držite oko 1,5 puta duljinu puta trake u akumulatorskoj kutiji: previše trake uzrokuje zaglavljivanje, premalo uzrokuje kratko uvlačenje. Veliki luk treba više trake od standardnog.
• Slabi spojevi. Temperatura grijača je obično previsoka ili preniska, ili je grijaća ploča istrošena nakon dugotrajne upotrebe i treba je zamijeniti.
• Labave trake. Zatezanje je postavljeno prenisko ili je zatezni valjak istrošen.
• Traka se ne uvlači. Provjerite je li kolut pravilno postavljen, da kraj trake stoji između valjaka za preduvlačenje i da akumulator sadrži dovoljno trake; redovito čistite prašinu od trake iz puta trake.
• Održavanje. Podmažite klizne površine i valjke jednom tjedno uljem N68 i redovito provjeravajte induktivne senzore. Isključite i pustite da se grijač ohladi oko 5 minuta prije bilo kakvog rada na stroju.

Prije narudžbe stroja za vezivanje s transportnom trakom

Cijena je prikazana na ovoj stranici. Nekoliko detalja određuje odgovara li stroj vašoj liniji: provjerite ih prije traženja ponude ili nam ih pošaljite pa ćemo ih zajedno proći.

• Dimenzije i težina paketa. Paket mora proći kroz luk 850 × 800 mm; najmanji paket je širine 80 mm i visine 60 mm, a paketi mogu težiti do 80 kg.
• Širina trake. Navedite koristite li traku širine 5 mm ili 6 mm: put trake je podešen za tu širinu. Traka je PP, debljine 0,5–0,8 mm, na kolutima s jezgrom 200–210 mm, vanjskim promjerom 400–450 mm i širinom 175–190 mm.
• Snaga. 220 V, 50 Hz jednofazno napajanje; stroj troši 1,0 kW i 6 A.
• Prostor i pod. S ovim lukom stroj je veći od standardnog modela (1414 × 728 × 1738 mm), pa potvrđujemo točne dimenzije uz vašu ponudu; transportna težina je oko 390 kg. Osigurajte najmanje 2000 × 1500 mm radnog prostora i pod nosivosti 350 kg/m².
• Visina linije. Radni stol je visine 850 mm, pa planirajte transportne trake prije i poslije stroja na istoj visini.
• Hrana, lijekovi i korozivna roba. Za hranu i lijekove proizvođač preporučuje izvedbu od nehrđajućeg čelika; kod korozivne robe poput morskih plodova, držite tekućine podalje od glave stroja za vezivanje.
