AS600F vertikalni kontinuirani zavarivač, 0–15 m/min, vrećice 120–600 mm, var 13 mm

AS600F vertikalni kontinuirani zavarivač

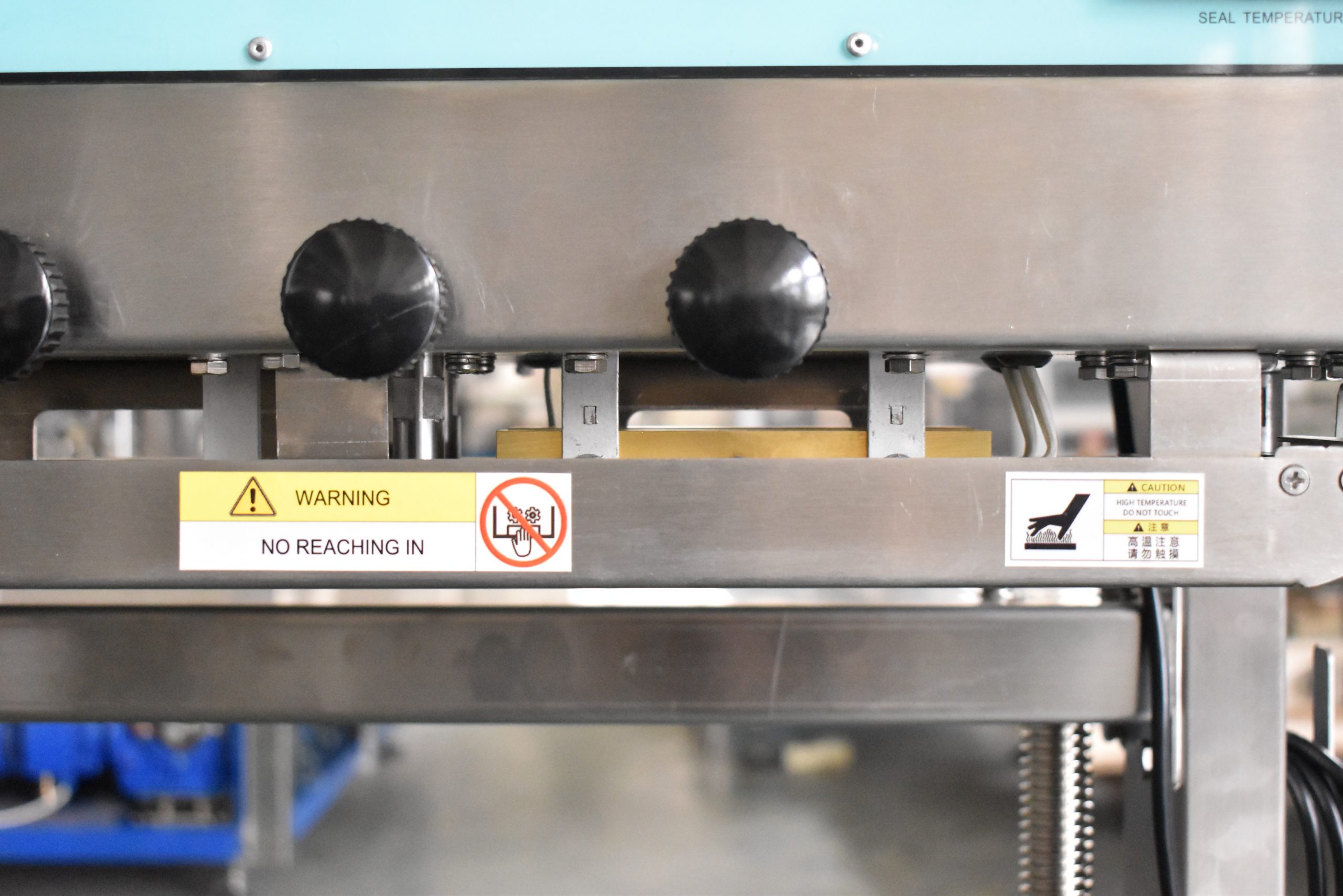

AS600F je teški vertikalni kontinuirani zavarivač. Vrećica stoji uspravno na vlastitom transportnom stolu, a trake povlače otvor kroz grijaći blok, pritisni kotač i rashladni blok, tako da je var zatvoren i učvršćen prije nego vrećica dođe do kraja stroja.

Namijenjen je za vrećice koje stolni zavarivač ne može obraditi: transportna traka nosi 20 kg ukupno i 5 kg po vrećici, a visina zavarivanja je podesiva od 120 do 600 mm, pa na istom stroju radi mala vrećica i vreća visine 60 cm.

AS600F kontinuirani zavarivač koristi se u proizvodnim pogonima, kooperantskim pakirnicama i distributivnim skladištima gdje je potrebno brzo i pouzdano zatvaranje većih količina vrećica. Stroj je posebno pogodan za pakiranje suhih namirnica, praškova, sjemenki, granula, medicinskog materijala i industrijskih dijelova. Ugrađuje se u linije gdje se vrećice pune i zatim redom zatvaraju, a omogućuje rad s vrećicama koje moraju stajati uspravno tijekom procesa zavarivanja.

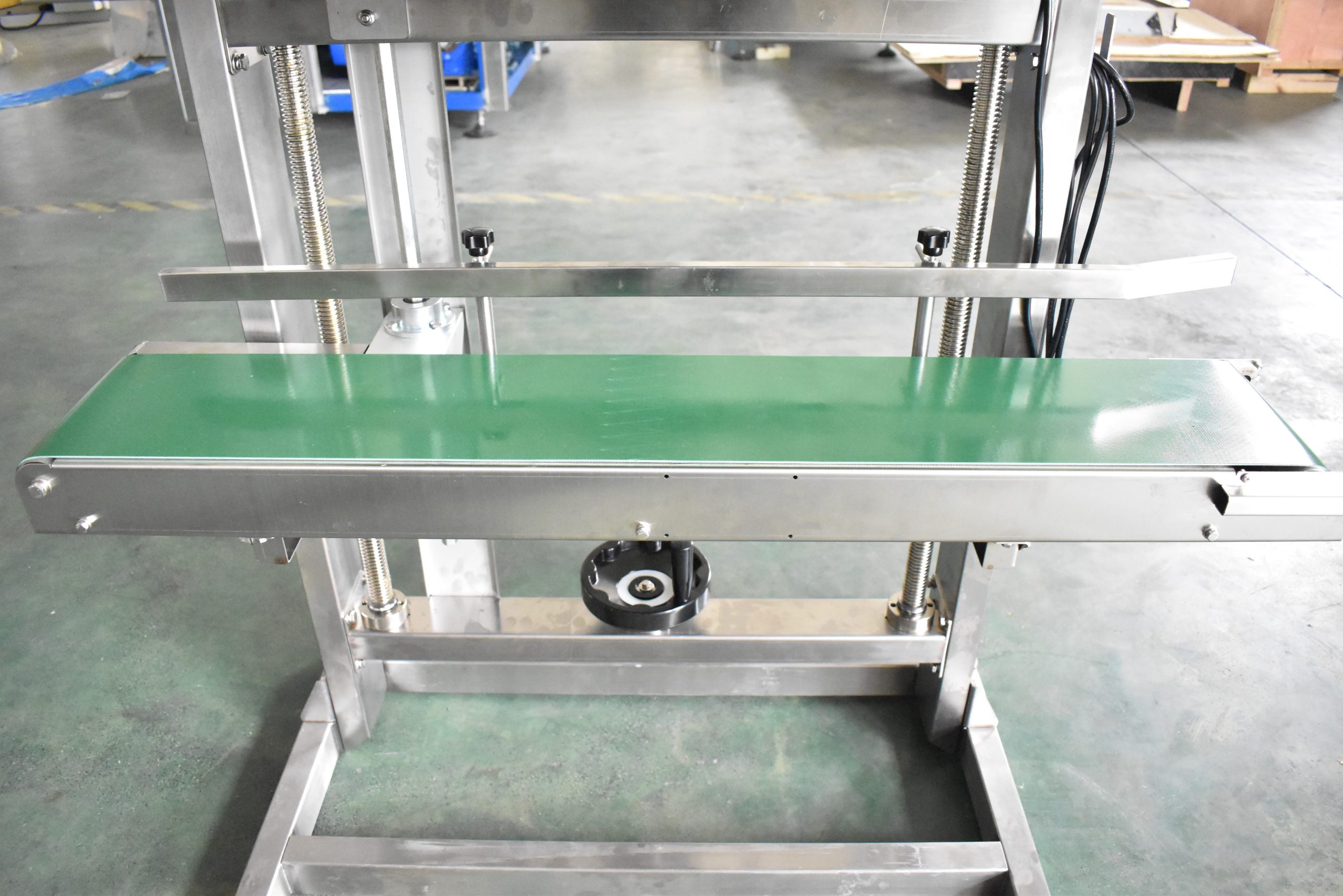

Operater postavlja napunjene vrećice na transporter tako da su otvori poravnati i čisti od ostataka proizvoda. Visina transportnog stola podešava se ručnim kotačem prema veličini vrećice, dok se temperatura i brzina zavarivanja prilagođavaju vrsti i debljini folije. Kroz cijeli proces operater nadzire kvalitetu zavara, poravnatost transportera i položaj vrećice kako bi se postigao optimalan rezultat.

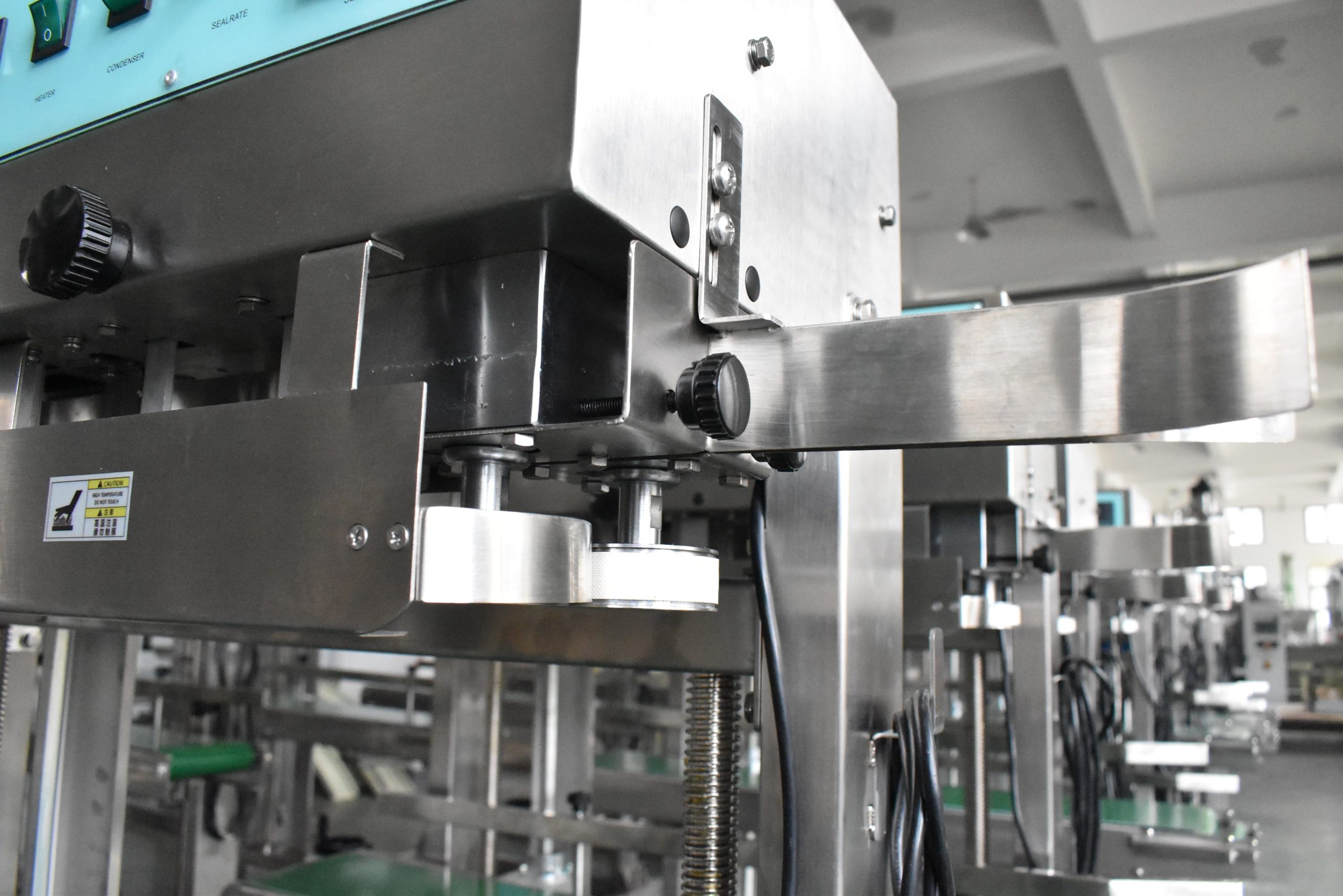

Var je 13 mm širok. Dovoljno širok za punu vreću, a kotač za utiskivanje utiskuje prugu ili mrežasti uzorak. Trake rade pri 0 do 15 m/min, a temperatura se podešava između 0 i 300 °C.

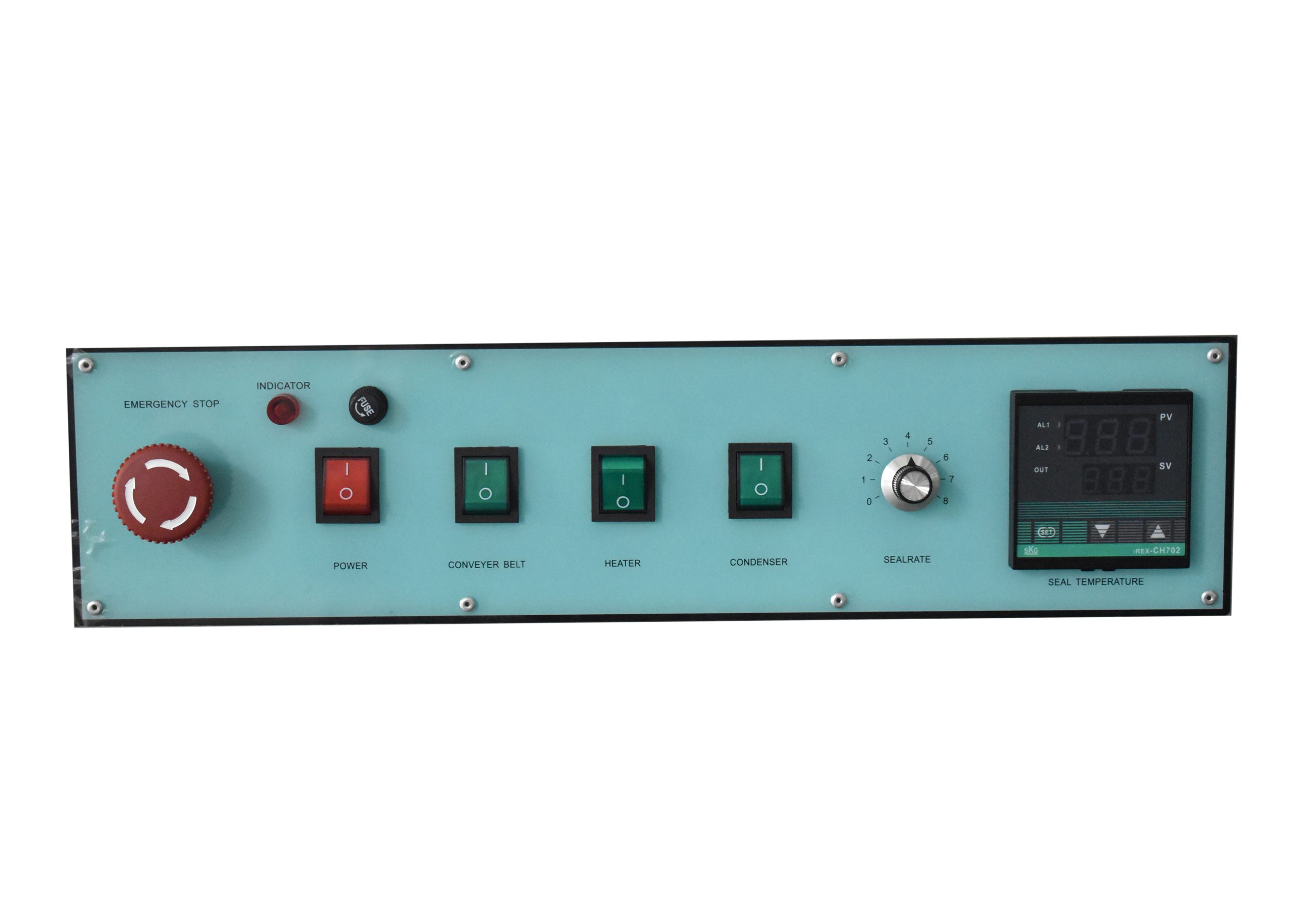

Stroj ima dimenzije 1195 × 500 × 1245 mm, masu 190 kg i radi na 220 V / 50 Hz, s pogonskim motorom 120 W i grijanjem 400 W × 2. Ploča ima tipku za hitno zaustavljanje, prekidač ventilatora i zaseban prekidač grijanja.

Gdje se koristi AS600F vertikalni kontinuirani zavarivač

AS600F vertikalni kontinuirani zavarivač koristi se u industrijama prehrambene prerade, poljoprivrede, kemikalija, farmacije i robe široke potrošnje. Odabire se za pakiranje suhih namirnica, praškova, sjemenki, granula, medicinskog materijala i industrijskih dijelova. Tipični korisnici su proizvodni pogoni, kooperanti za pakiranje i distributivna skladišta kojima je potreban pouzdan var za srednje do velike količine pakiranja.

Stroj se ugrađuje u proizvodne linije gdje se vrećice pune i zatim redom zatvaraju. Pogodan je za rad gdje vrećice moraju stajati uspravno i biti brzo zavarene, primjerice kod pakiranja riže, brašna, gnojiva, stočne hrane, smola ili okova u vrećicama do 5 kg.

Tehničke specifikacije

AS600F kontinuirani zavarivač vrećica na videu

▶

Što ovaj stroj radi, a stolni zavarivač ne može

• Teške vreće. 20 kg na stolu i 5 kg po vrećici: vreće s granulatom, prahom ili dijelovima koje stolni stroj ne može držati.
• Vrećice od 120 do 600 mm. Visina zavarivanja podešava se ručnim kotačem, pa isti stroj zatvara malu vrećicu i vreću visine 60 cm.
• Var širine 13 mm. Širok i utisnut var, što drži kada se puna vreća podiže za vrh.
• Učvršćuje var. Nakon grijaćeg bloka vrećica prolazi kroz rashladni blok, pa je var čvrst kad vrećica izlazi iz stroja, a ne tek nakon nekoliko minuta.
• Neprekidan rad. Trake rade pri 0 do 15 m/min i jedna vrećica slijedi drugu bez zaustavljanja.
• Namijenjen pakirnici. Tipka za hitno zaustavljanje, zasebni prekidači za grijanje i ventilator, regulator 0–300 °C i radno okruženje 5 do 30 °C.

Rad i tijek rada s AS600F vertikalnim kontinuiranim zavarivačem

Operater postavlja napunjene vrećice uspravno na transporter, pazeći da je otvor ravan i čist od ostataka proizvoda. Transporter vodi vrećicu kroz proces zavarivanja bez ručnog pridržavanja. Operater nadzire kvalitetu zavara, poravnatost transportera i položaj vrećice. Za najbolji rezultat, temperatura i brzina zavarivanja podešavaju se prema vrsti i debljini folije.

Oprema

• Teški vertikalni kontinuirani zavarivač, model FRL600A
• Širina vara 13 mm, utisnut
• Brzina zavarivanja 0–15 m/min, podesiva
• Temperatura 0–300 °C, podesiva
• Opterećenje transportera 20 kg, 5 kg po vrećici
• Visina zavarivanja vrećice podesiva 120–600 mm
• Jednoslojna folija 0,04–0,20 mm
• Napajanje AC 220 V / 50 Hz, motor 120 W, grijanje 400 W × 2
• Tipka za hitno zaustavljanje, prekidači za napajanje, grijanje i ventilator
• Stroj 1195 × 500 × 1245 mm, 190 kg
• Radna okolina 5–30 °C
• Jamstvo 12 mjeseci

Kako se vrećica zatvara

1. Uključite stroj, uključite grijanje i podesite temperaturu zavarivanja prema svojoj foliji.
2. Podesite visinu transportnog stola ručnim kotačem tako da var bude 10 do 20 mm od ruba vrećice.
3. Brzinu trake podesite potenciometrom; sporije trake unose više topline u var.
4. Ubacite napunjenu vrećicu uspravno, s otvorom između dvije trake za zavarivanje.
5. Vrećica prolazi kroz grijaći blok, pritisni kotač, rashladni blok i kotač za utiskivanje, te izlazi zavarena.

Podešavanje i održavanje

• Temperatura. Podižite je postupno od niske prema visokoj dok var ne drži. Naglo povećanje spaljuje foliju i traku.
• Brzina. 0 do 15 m/min. Prvo podesite temperaturu, zatim brzinu.
• Visina stola. Podešava se ručnim kotačem tako da var bude 10 do 20 mm od ruba vrećice. Prilikom podešavanja držite transportnu traku zategnutom.
• Ventilator. Uključite ga za folije koje treba brže hladiti; može ostati isključen za tanke vrećice.
• Dnevno. Očistite ostatke folije s trake za zavarivanje i prebrišite transportni stol. Motor mora raditi bez neuobičajenih zvukova.
• Mjesečno i godišnje. Provjerite traku za zavarivanje i zupčastu vodeću traku svaki mjesec; zamijenite ugljenu četkicu motora jednom godišnje.

Odabir i priprema za AS600F vertikalni kontinuirani zavarivač

Prije odabira AS600F provjerite vrstu vrećice, materijal folije i tijek proizvodnje. Stroj je prikladan za PE, PP ili višeslojnu foliju unutar specificiranog raspona debljine. Vrećice moraju moći stajati uspravno i biti unutar zadanih ograničenja visine i težine. Za linije s promjenjivim veličinama vrećica, visina transportera podešava se ručnim kotačem.

Česte pogreške su rad stroja na pogrešnoj temperaturi za foliju, postavljanje transportera previsoko ili prenisko za vrećicu ili preopterećenje transportera. Kako biste izbjegli zastoje, imajte pri ruci rezervne trake za zavarivanje i četkice motora te obučite operatere da prepoznaju znakove istrošenosti ili neusklađenosti.

Prije narudžbe

Cijena je na ovoj stranici. Kontinuirani zavarivač vrećica bira se prema vrećici i tempu rada, pa provjerite sljedeće prije narudžbe:

• Težina vrećice. 5 kg po vrećici i 20 kg na stolu. Za lagane vrećice do 3 kg, FS150 je manji i jeftiniji.
• Visina vrećice. 120 do 600 mm, podešava se ručnim kotačem.
• Folija. 0,04 do 0,20 mm u jednom sloju, PE, PP ili višeslojna folija.
• Ispis. Ovaj model zatvara i utiskuje. Za ispis datuma ili broja serije, F150PM ima inkjet printer.
• Prostor i pod. 1195 × 500 × 1245 mm i 190 kg, plus prostor za umetanje i skidanje vrećica.
• Napajanje. AC 220 V / 50 Hz iz uzemljene utičnice; radna okolina 5 do 30 °C.
